مقاومسازی ساختمان در برابر زلزله، تنها به اسکلت فلزی یا بتنی محدود نمیشود. یکی از حیاتیترین بخشهای هر سازه که اغلب در زلزلههای اخیر (مانند زلزله کرمانشاه) دچار آسیبهای جدی شده است، دیوارهای غیرسازهای و پیرامونی هستند. در این میان، اجرای وال پست اطراف بازشوها (مانند دربها و پنجرهها) به دلیل گسیختگی در پیوستگی دیوار، از اهمیت استراتژیک برخوردار است.
شرکت سازه بستر آروشا، به عنوان پیشرو در تولید قطعات نوین مهار دیوار، با استفاده از ورقهای سیاه ۲ میل فولاد مبارکه، راهکارهایی مهندسیشده را برای ایمنسازی این نقاط حساس ارائه میدهد. در این مقاله، از صفر تا صد ضوابط، متریال و روشهای نوین اجرای وال پست در بازشوها را بررسی میکنیم.

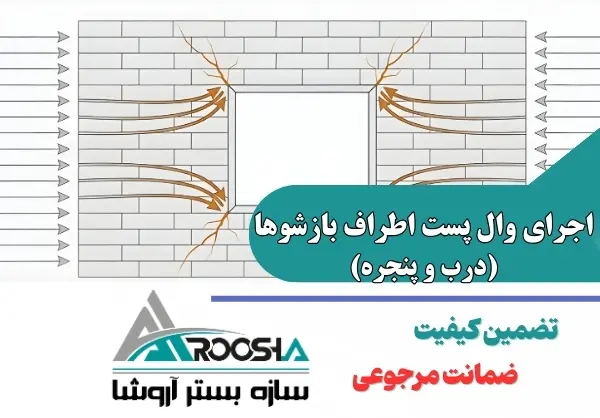

دیوار به عنوان یک عضو سخت در ساختمان عمل میکند. وقتی در بدنه دیوار یک حفره برای پنجره یا درب ایجاد میشود، مسیر انتقال نیروهای جانبی (باد و زلزله) مختل میگردد. این نقاط (گوشههای بازشو) محل تمرکز تنش هستند.
بدون اجرای وال پست اطراف بازشوها، با کوچکترین لرزه، ترکهای قطری از گوشه پنجره شروع شده و کل دیوار را به سمت فروپاشی پیش میبرد. وال پست در واقع مانند یک قاب عمل میکند که بار دیوار را به اسکلت اصلی منتقل کرده و از فشار مستقیم دیوار به چارچوب پنجره جلوگیری میکند.
ما در آروشا با تولید ناودانیهای منقطع و وادارهای میانی با ورق ۲ میل استاندارد، این اطمینان را به مهندسین ناظر میدهیم که قطعات تحت بارهای خمشی دچار پیچش نمیشوند.
طبق پیوست ۶ استاندارد ۲۸۰۰، ضوابط بازشوها بر اساس طول آنها تعیین میشود:
بازشوهای بزرگ (طول بیش از ۲۵۰ سانتیمتر): در این حالت تعبیه دو وادار عمودی در طرفین پنجره الزامی است.
۲. بازشوهای کوچک (طول کمتر از ۲۵۰ سانتیمتر): در این حالت، تعبیه تنها یک وادار عمودی در یک طرف پنجره کافی است، به شرطی که فاصله آن از ستون کمتر از ۱۰۰ سانتیمتر نباشد.

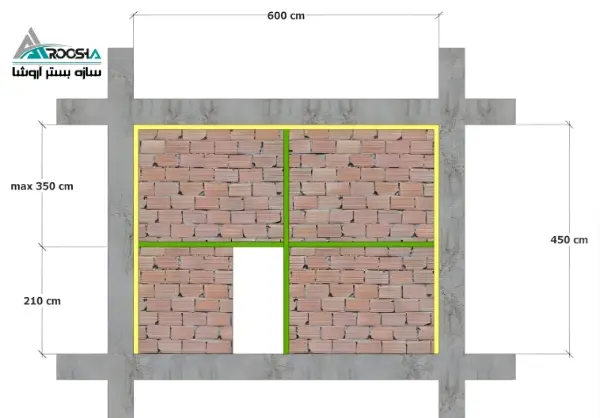

۳. استفاده دوگانه از تیرک: در صورتی که دیوار نیاز به وادار افقی (تیرک) داشته باشد، میتوان از این تیرک به عنوان نعل درگاه بازشو نیز استفاده کرد، مشروط بر اینکه ارتفاع باقیمانده دیوار از ۳۵۰ سانتیمتر تجاوز نکند.
طبق پیوست ۶ استاندارد ۲۸۰۰، ضوابط بازشوها بر اساس طول آنها تعیین میشود:
بازشوهای بزرگ (طول بیش از ۲۵۰ سانتیمتر): در این حالت تعبیه دو وادار عمودی در طرفین پنجره الزامی است.
۲. بازشوهای کوچک (طول کمتر از ۲۵۰ سانتیمتر): در این حالت، تعبیه تنها یک وادار عمودی در یک طرف پنجره کافی است، به شرطی که فاصله آن از ستون کمتر از ۱۰۰ سانتیمتر نباشد.
۳. استفاده دوگانه از تیرک: در صورتی که دیوار نیاز به وادار افقی (تیرک) داشته باشد، میتوان از این تیرک به عنوان نعل درگاه بازشو نیز استفاده کرد، مشروط بر اینکه ارتفاع باقیمانده دیوار از ۳۵۰ سانتیمتر تجاوز نکند.
انتخاب متریال در اجرای وال پست اطراف بازشوها تعیینکننده طول عمر سازه است. بسیاری از تولیدکنندگان غیرمعتبر از ورقهای ضایعاتی یا ورقهای با ضخامت نامشخص (که در واقع ۱.۵ میل هستند) استفاده میکنند.
سازه بستر آروشا با تاکید بر کیفیت، از ورق سیاه فولاد مبارکه استفاده میکند. دلایل فنی این انتخاب عبارتند از:
ضخامت واقعی ۲ میلیمتر: این ضخامت دقیقاً مطابق با محاسبات پایداری دیوار در برابر بادهای شدید و لرزشهای سطح ۱ زلزله است.
استاندارد ST37: ورقهای فولاد مبارکه دارای درصد کربن بهینه برای جوشپذیری هستند. در اجرای وال پست، جوش مقاطع به بیسپلیتها بسیار حساس است و ورقهای بیکیفیت در اثر جوشکاری دچار سوختگی و تردی میشوند.
ابعاد سفارشی: با توجه به تنوع بلوکها (سفالی، هبلکس، لیکا)، آروشا این قطعات را در عرضهای ۱۰، ۱۵ و ۲۰ سانتیمتر و با طولهای سفارشی تولید میکند تا نیاز به برشکاری در محل پروژه به حداقل برسد.
قبل از دیوارچینی، باید محل دقیق وادارهای اطراف پنجره روی تیر پایین و بالا مشخص شود. صفحات فلزی با رولبولت یا تفنگ هیلتی به بتن متصل میشوند. دقت داشته باشید که در سیستم نوین، اتصال بالایی باید به صورت کشویی باشد.

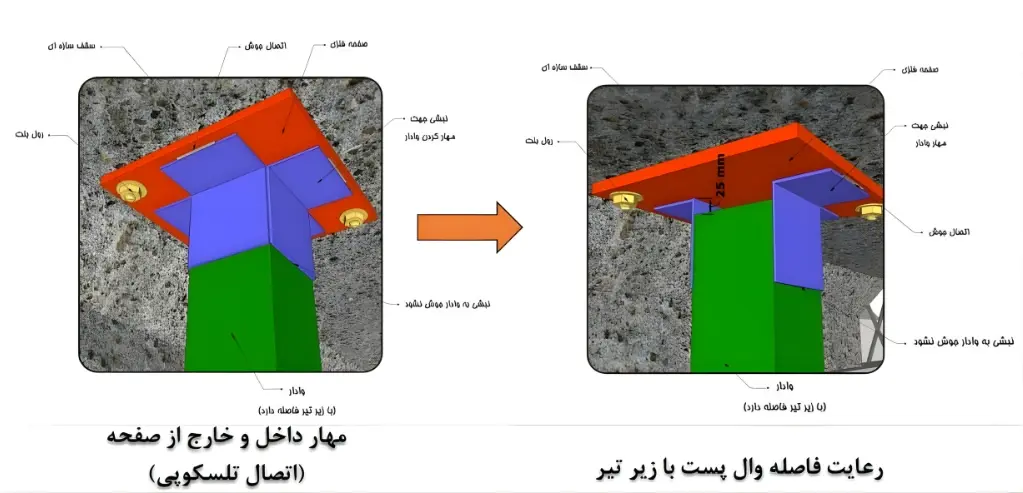

در نصب وادارهای عمودی، رعایت فاصله وادار با زیر تیر ضروری است. این اتصال باید به صورت کشویی یا تلسکوپی باشد تا مهار داخل و خارج از صفحه به درستی انجام شده و از انتقال بار تیر سقف به وادار جلوگیری شود..
تیرک افقی بالای بازشو باید به وادارهای عمودی متصل شود. نکته فنی مهم اینجاست که این اتصال نباید صلب باشد تا در هنگام زلزله، تغییر شکل تیر سقف باعث خرد شدن شیشههای پنجره نشود.
بین وادار فلزی و دیوار، باید حداقل ۳ سانتیمتر فاصله باشد که با پشم سنگ یا یونولیت پر شود. این لایه نقش دمپر (لرزهگیر) را ایفا میکند.
در اجرای وال پست اطراف بازشوها، میلگرد بستر نقش مکمل را دارد. این میلگردها از یک سو داخل ملات دیوار قرار میگیرند و از سوی دیگر به وادارهای عمودی آروشا متصل میشوند
| شاخص مقایسه | روش سنتی (نبشیکشی) | روش نوین سازه بستر آروشا |
|---|---|---|
| وزن سازه | بسیار سنگین و هزینهبر | سبک و مهندسی شده |
| عملکرد در زلزله | صلب (احتمال تخریب دیوار زیاد) | منعطف (مطابق پیوست ۶ آییننامه ۲۸۰۰) |
| سرعت اجرا | نیاز به جوشکاری زیاد و زمانبر | نصب سریع با اتصالات آماده |
| کیفیت ورق | معمولاً پروفیلهای متفرقه بازار | ورق ۲ میل فولاد مبارکه استاندارد ST37 |
| هزینه تمام شده | بالا (به دلیل مصرف زیاد آهن) | اقتصادی و کاهش ۳۰ درصدی هزینهها |
هنگام خرید تجهیزات برای اجرای وال پست اطراف بازشوها، باید به چند فاکتور اساسی دقت کنید که شرکت سازه بستر آروشا آنها را به خوبی پوشش داده است:
یکی از دغدغههای کارفرمایان، دورریز زیاد آهنآلات است. سازه بستر آروشا با پذیرش ابعاد سفارشی، قطعات را دقیقاً بر اساس کد ارتفاعی پنجرهها و دربهای پروژه شما تولید میکند. این یعنی:
حذف هزینههای برشکاری در پروژه.
کاهش اجرت اکیپ اجرایی.
نظم و تمیزی بیشتر در سایت ساختمانی.
بسیاری از پیمانکاران تصور میکنند که بستن چارچوب آهنی پنجره به ستونها کافی است. این یک اشتباه استراتژیک است.
خطا: جوش دادن مستقیم فریم پنجره به وال پست بدون رعایت فاصله جداسازی.
نتیجه: در صورت لرزش، فریم پنجره تاب برداشته و تمام شیشهها میشکنند.
راهکار آروشا: استفاده از اتصالات تلسکوپی که اجازه میدهد وال پست و فریم پنجره به صورت مستقل عمل کنند.
جمعبندی
در دنیای امروز که ایمنی ساختمانها تحت نظارت شدید سازمان نظام مهندسی است، استفاده از روشهای منسوخ سنتی نه تنها خطرناک است، بلکه از نظر اقتصادی نیز توجیهی ندارد. اجرای وال پست اطراف بازشوها با استفاده از محصولات تخصصی، ضامن تاییدیه پایان کار ساختمان شماست.
شرکت تولیدی سازه بستر آروشا با تکیه بر تولیدات استاندارد از ورق ۲ میل سیاه فولاد مبارکه، قطعاتی را به بازار عرضه میکند که علاوه بر استحکام بینظیر، نصب بسیار آسانی دارند. ما با ارائه ابعاد سفارشی، سهم بزرگی در بهینهسازی پروژههای ساختمانی سراسر ایران ایفا میکنیم. ایمنی، تخصص و قیمت رقابتی، سه ضلع اصلی خدمات ما در آروشا هستند.
به دنبال نوسازی متد ساخت خود هستید؟ برای دریافت مشاوره رایگان در مورد اجرای وال پست اطراف بازشوها و استعلام قیمت محصولات سازه بستر آروشا، همین حالا با کارشناسان فروش ما تماس بگیرید و ایمنی ساختمان خود را با ورقهای درجه یک فولاد مبارکه تضمین کنید.
بله؛ وال پست برای مهار خودِ دیوار است، نه لزوماً پنجره. اگر دیوار اطراف پنجره مهار نشود، فشار ناشی از حرکت دیوار باعث شکستن پروفیلهای پنجره و سقوط کل دیوار به داخل یا خارج ساختمان میشود.
طبق محاسبات فنی، ورقهای کمتر از ۲ میل در برابر نیروهای کمانشی ضعیف هستند و ورقهای ضخیمتر (مثل ۳ یا ۴ میل) فقط باعث سنگینی بیمورد و افزایش هزینههای خرید میشوند. ورق ۲ میل فولاد مبارکه نقطه طلایی کیفیت و قیمت است.
اگرچه ورق ۲ میل فولاد مبارکه برای اکثر دیوارها استاندارد است، اما در موارد خاص مانند طبقات بسیار بالا یا دیوارهایی با دهانههای بزرگ در مناطق با سرعت باد بیش از ۱۰۰ کیلومتر، محاسبات مهندسی ممکن است استفاده از مقاطع قوطی با ضخامتهای بالاتر را الزامی نماید.
بله؛ سازه بستر آروشا تمامی سفارشات را مطابق با نقشههای ارسالی مشتریان، در کمترین زمان ممکن تولید و به سراسر کشور ارسال میکند. قطعات ما آماده نصب هستند و نیاز به هیچگونه عملیات اضافی در محل پروژه ندارند.
