در مهندسی ساختمانهای امروزی، دیوارها صرفاً به عنوان جداکننده شناخته نمیشوند، بلکه به عنوان اجزای غیرسازهای نقش کلیدی در ایمنی کل بنا ایفا میکنند. قوانین اجرای وال پست بلوک سفالی به دلیل ماهیت فیزیکی خاص بلوکهای سفالی از جمله تردی بالاو مقاومت کششی ناچیز بسیار سختگیرانهتر از سایر متریالهاست. تخریب دیوارهای سفالی در زلزلههای اخیر نشان داد که مهار نکردن صحیح این دیوارها میتواند حتی در صورت سالم ماندن اسکلت اصلی، خسارات جانی جبرانناپذیری به بار آورد. در این مسیر، شرکت سازه بستر آروشا با تولید تجهیزات استاندارد و تخصصی، بازوی توانمند مهندسان در اجرای دقیق ضوابط نظام مهندسی است.
بلوک سفالی به دلیل وزن نسبتاً پایین و قیمت اقتصادی، محبوبترین متریال برای دیوارچینی در ایران است. اما همین بلوک در برابر نیروهای جانبی زلزله (خارج از صفحه) بسیار ضعیف است. وال پست یا وادار، وظیفه دارد طول آزاد دیوار را کاهش داده و آن را در برابر واژگونی بیمه کند. طبق ضوابط جدید، دیگر نمیتوان از روشهای سنتی و نبشیکشیهای صلب استفاده کرد. امروزه استفاده از ناودانیهای منقطع و میلگرد بستر، جایگزین روشهای قدیمی شده است. دلیل سختگیری مضاعف بر بلوکهای سفالی، تردی (Brittleness) بالای این متریال است. برخلاف بلوکهای سیمانی سبک که انعطاف بیشتری دارند، سفال در برابر کوچکترین تغییر مکان خارج از صفحه خرد میشود. لذا استفاده از ناودانی منقطع بهجای نبشیکشی صلب، اجازه میدهد دیوار درون ریل خود حرکت کند و از شکست ترد سفال جلوگیری شود.
شرکت سازه بستر آروشا به عنوان تولیدکننده پیشرو، وال پستهای خود را به طور اختصاصی از ورق فولاد مبارکه سیاه با ضخامت ۲ میل تولید میکند که دقیقاً مطابق با استانداردهای محاسباتی سازمان نظام مهندسی است.

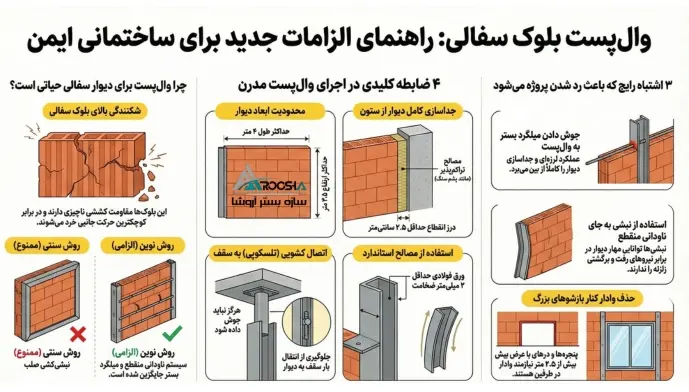

الف) طول مجاز دیوار
طول هیچ دیوار سفالی نباید از ۴ متر (یا ۴۰ برابر ضخامت دیوار) تجاوز کند. اگر دهانهای به طول ۶ متر دارید، حتماً باید در میانه آن از یک وادار عمودی استفاده کنید. این وادار وظیفه انتقال بار جانبی به سازه را دارد بدون اینکه صلبیت دیوار را به ستونها منتقل کند. نکته بسیار مهم در طراحی نقشه جانمایی والپست این است که طبق ضوابط پیوست ششم، حداقل فاصله اولین وادار عمودی از ستون باید یک متر باشد تا از تغییر شکلهای ناخواسته در ناحیه بحرانی ستون جلوگیری شود.
ب) ارتفاع مجاز دیوار
حداکثر ارتفاع مجاز برای دیوارهای سفالی در ساختمانهای مسکونی ۳.۵ متر است. در ساختمانهای صنعتی یا سولهها که ارتفاع طبقه بیش از این مقدار است، باید از تیر فرعی یا وال پست افقی استفاده شود تا ارتفاع آزاد دیوار شکسته شود.
بسیاری از سازندگان هنوز به اشتباه دیوار سفالی را به ستون میچسبانند. قوانین اجرای وال پست بلوک سفالی صراحتاً بیان میکند که دیوار باید از ستون جدا باشد:
.2 استفاده از مصالح تراکمپذیر: این درز انقطاع الزامی، نباید خالی بماند یا با ملات پر شود. بهترین گزینه طبق استاندارد، استفاده از پشم سنگ با چگالی (دانسیته) بالا است. یونولیت (پلیاستایرن) نیز تنها در صورتی مجاز است که ضخامت کافی برای جذب حرکات جانبی را داشته باشد.
انتخاب متریال در قوانین اجرای وال پست بلوک سفالی نقش تعیینکنندهای در تاییدیه ناظر دارد. تمرکز اصلی سازه بستر آروشا بر تولید تخصصی والبست از ورق سیاه فولاد مبارکه با ضخامت ۲ میل است؛ چرا که این محصول بهینهترین پاسخ فنی و اقتصادی به ضوابط نظام مهندسی و پیوست ششم است.
ورق سیاه فولاد مبارکه: این ورق به دلیل درصد کربن استاندارد، انعطافپذیری و در عین حال مقاومت کششی بالایی دارد. سازه بستر آروشا تولیدات انبوه و خط اصلی خود را بر پایه ورق ۲ میل این کارخانه قرار داده است تا بالاترین ضریب اطمینان در سازه ایجاد شود.
ضخامت استاندارد ۲ میل: ورقهای نازکتر (مانند ۱.۲۵ یا ۱.۵) در برابر نیروهای جانبی زلزله دچار پیچش و تغییر شکل میشوند. ضخامت ۲ میل، حد استاندارد و مهندسی برای دیوارهای سفالی سنگین است.
وال پست گالوانیزه (محصول سفارشی): این محصول صرفاً برای پروژههای خاص در مناطقی با رطوبت فوقالعاده بالا (مانند نوار ساحلی شمال یا جنوب) به صورت تولید سفارشی ارائه میشود. برای اکثر پروژههای ساختمانی، همان ورق ۲ میل سیاه با پوشش ضدزنگ یا رنگ کوره ای آروشا، بهترین انتخاب است.
در قوانین جدید، وال پست به تنهایی کافی نیست. میلگرد بستر وظیفه مسلح کردن رجهای دیوار را بر عهده دارد.
نحوه اجرا: میلگرد بستر نردبانی یا خرپایی در بندهای افقی دیوار قرار میگیرد.
اتصال به وادار: انتهای میلگرد بستر باید توسط گیره و قلاب به وال پست یا ستون متصل شود. این اتصال باید اجازه حرکت اندک در راستای افقی را به دیوار بدهد (اتصال کشویی).
فواصل: در دیوارهای سفالی، با توجه به ارتفاع بلوک، معمولاً هر ۲ رج یکبار از میلگرد بستر استفاده میشود.
این شرکت با در نظر گرفتن تنوع نقشههای ساختمانی، خدمات ویژهای را ارائه میدهد:
تولید با ضخامتهای مختلف: از ۲ میل تا ۳ میل بسته به نیاز پروژه.
ابعاد سفارشی: با توجه به اینکه بلوکهای سفالی در بازار ممکن است ابعاد اسمی و واقعی متفاوتی داشته باشند، آروشا ناودانیها را دقیقاً بر اساس عرض بلوک شما تولید میکند.
رنگکاری کوره ای: برای جلوگیری از خوردگی ورقهای سیاه در مناطق معمولی.
. جوش دادن میلگرد بستر به وال پست: این کار عملاً خاصیت جداسازی دیوار را از بین میبرد.
۲. استفاده از نبشی به جای ناودانی منقطع: نبشیها نمیتوانند به خوبی دیوار سفالی را در برابر نیروهای رفت و برگشتی مهار کنند.
۳. عدم استفاده از ورق استاندارد: استفاده از ورقهای ضایعاتی یا متفرقه که در هنگام خمکاری دچار ترکهای ریز میشوند.
۴. حذف وادار در لبه بازشوها: بسیاری فراموش میکنند که در دیوارهای سفالی، برای بازشوهای بزرگ (مثل پنجرههای با عرض بیش از ۲.۵ متر)، حتماً باید از وادارهای فرعی در طرفین بازشو استفاده کرد تا یکپارچگی دیوار حفظ شود.
اگر به دنبال خریدی بدون واسطه و مستقیم از کارخانه هستید، سازه بستر آروشا با تضمین استفاده از ورق ۲ میل فولاد مبارکه، امنیت سازه شما را گارانتی میکند.
بسیاری از سازندگان نگران هزینهها هستند. اما طبق محاسبات، اجرای وال پست نوین (ناودانی منقطع و میلگرد بستر) به دلایل زیر ارزانتر است:
– حذف نبشیهای طویل و سنگین.
– کاهش زمان جوشکاری در محل.
– حذف هزینههای مربوط به ضدزنگ و رنگآمیزی در محل (در صورت خرید وال پست آماده آروشا).
– جلوگیری از جریمههای نظام مهندسی و توقف پروژه.
| موضوع قانون | الزامات فنی و استاندارد | راهکار و مشخصات محصولات آروشا |
|---|---|---|
| جنس ورق مصرفی | ورق فولادی با کیفیت ساختمانی و بدون نقص | تولید اختصاصی از ورق سیاه فولاد مبارکه |
| ضخامت استاندارد | حداقل ۲ میلیمتر برای تحمل بار جانبی | تولید اصلی با ضخامت ۲ میل (و ضخامتهای سفارشی) |
| نوع پوشش (خوردگی) | ضدزنگ یا گالوانیزه در مناطق مرطوب | تولید انبوه والبست از ورق سیاه ۲ میل با پوشش رنگ کورهای؛ سفارش گالوانیزه طبق درخواست مشتری |
| فاصله از ستون | حداقل ۲.۵ سانتیمتر (۱٪ ارتفاع طبقه) | تولید ناودانیهای منقطع با عرض دقیق و مشاوره جانمایی وادارها طبق نقشه |
| حداکثر طول مجاز دیوار | ۴ متر (یا ۴۰ برابر ضخامت دیوار) | تولید وادارهای میانی (H) برای دهانههای بلند |
| حداکثر ارتفاع مجاز | ۳.۵ متر برای دیوارهای غیرسازهای | تولید والپستهای افقی و قطعات اتصال به سقف |
| نحوه مهار به سقف | اتصال کشویی یا تلسکوپی (عدم اتصال صلب) | تولید ناودانیهای کشویی با دقت ابعادی بالا |
| فواصل میلگرد بستر | حداکثر هر ۵۰ سانتیمتر از ارتفاع دیوار | تامین میلگرد بستر و گیره و قلاب استاندارد |
| ابعاد مقاطع | متناسب با ضخامت بلوک (۱۰، ۱۵ یا ۲۰ سانت) | امکان تولید در ابعاد سفارشی طبق نقشه |
| نحوه اتصال به کف | اتصال مفصلی یا صلب (طبق نقشه محاسباتی) | ارائه صفحات اتصال و رولبولتهای استاندارد |
جمعبندی
رعایت قوانین اجرای وال پست بلوک سفالی نه یک انتخاب، بلکه یک ضرورت مهندسی است. ترکیب دانش فنی و ابزار کارآمد، تنها راه دستیابی به یک ساختمان ایمن است.
شرکت سازه بستر آروشا با تخصص در تولید والبست از ورقهای ۲ میل فولاد مبارکه (به عنوان محصول استاندارد و موجود)، امنیت سازه شما را تضمین میکند. همچنین امکان پذیرش سفارشات خاص جهت تولید والبستهای گالوانیزه یا ضخامتهای غیرمعمول نیز در این مجموعه فراهم است
طبق آییننامه، ورقهای با ضخامت کمتر در برابر نیروهای پیچشی و خمشی زلزله تغییر شکل داده و باعث فروریختن دیوار سفالی میشوند. سازه بستر آروشا به همین دلیل ورق ۲ میل فولاد مبارکه را استاندارد تولید خود قرار داده است.
خیر، وال پست گالوانیزه بیشتر برای مناطق با رطوبت بسیار بالا یا ساختمانهای خاص (مانند بیمارستانها) توصیه میشود. برای اکثر پروژهها، ورق سیاه ۲ میل با پوشش رنگ استاندارد آروشا کفایت میکند.
بله، یکی از مزایای سازه بستر آروشا تولید در ابعاد سفارشی است. شما میتوانید برای هر ضخامت دیواری (از ۷ تا ۳۰ سانتیمتر)، ناودانی و وادار مخصوص خود را سفارش دهید.
