مقدمه: ضرورت مهندسی مهار دیوارهای سبک
در عصر ساختمانسازی مدرن، بلوک هبلکس (AAC) به عنوان یک متریال پیشرو، به دلیل سبکی، عایقبندی فوقالعاده و سرعت اجرای بالا، انتخاب اول بسیاری از مهندسین و سازندگان است. با این حال، یک چالش جدی وجود دارد: ماهیت غیرسازهای بودن دیوارهای هبلکس. این دیوارها صرفاً جداکننده فضا هستند و حامل بار اصلی سازه نیستند، لذا در برابر بارهای جانبی عظیم ناشی از زلزله و باد، بسیار آسیبپذیرند.
در این شرایط، اجرای دقیق و استاندارد وال پست حیاتی است. وال پستها عناصر مهارکنندهای هستند که دیوارهای غیرسازهای را به اسکلت اصلی ساختمان متصل کرده و از فروریزش آنها به بیرون از صفحه جلوگیری میکنند. این اقدام مستقیماً با ایمنی سازه و حفظ جان ساکنین در ارتباط است. امروزه اجرای قوانین وال پست بلوک هبلکس، تابع ضوابط سختگیرانه پیوست ششم استاندارد ۲۸۰۰ (آییننامه طراحی لرزهای ساختمانها) است. شرکت سازه بستر آروشا با تولید سیستمهای نوین وال پست گالوانیزه، این مقاله را به عنوان مرجع نهایی برای دریافت تأییدیه ناظر تدوین کرده است.
پیوست ششم آییننامه ۲۸۰۰ در آخرین بازنگری خود، انقلابی در نحوه مهار دیوارهای غیرسازهای ایجاد کرده است. تمرکز اصلی این پیوست بر جداسازی حرکت دیوار از سازه اصلی است تا از خرد شدن دیوار در اثر جابجاییهای نسبی طبقات (Drift) در زمان زلزله جلوگیری شود.
مهمترین بخش مهار، جداسازی بالای دیوار هبلکس از زیر سقف است.
طبق ضوابط جدید، نحوه مهار پنجرهها به ابعاد آنها بستگی دارد:
۴. مهار دیوارهای روی کنسول (تراس و بالکن)
دیوارهای پیرامونی که روی لبه کنسول قرار میگیرند، به دلیل ارتعاش بیشتر کنسول حساستر هستند:
بیشتر بخوانید: آشنایی با انواع بست هبلکسی
برخلاف تصور، الزامات لرزهای شامل دیوارهای داخلی نیز میشود. هدف، جلوگیری از فروریزش تیغهها و مسدود شدن مسیرهای خروجی در هنگام زلزله است.
تلاقی دیوارها: در محل تقاطع دیوارهای داخلی، باید از بستهای تخت و میلگرد بستر برای کلاف کردن بلوکها استفاده کرد تا از تخریب متقابل دیوارها جلوگیری شود. محصولات شرکت آروشا با طراحی نوین، فرآیند آرماتورگذاری را در این نقاط بسیار سریع و استاندارد کرده است.
این جدول، الزامات کلیدی اجرای دیوارهای غیرسازهای هبلکس و نحوه مهار والپست را مطابق پیوست ۶ آییننامه ۲۸۰۰ خلاصه میکند.
| جزء مهارکننده | کاربرد و محل اجرا | ضابطه کلیدی |
|---|---|---|
| طول مجاز بدون وادار | دیوارهای غیرسازهای هبلکس | حداکثر ۴ متر طول آزاد |
| ارتفاع مجاز بدون وادار | دیوارهای غیرسازهای هبلکس | حداکثر ۳.۵ متر ارتفاع آزاد |
| نحوه اتصال به سقف | تلاقی بالای دیوار با زیر سقف/تیر | اتصال لغزشی (با فوم پلیاتیلن یا پشم سنگ) |

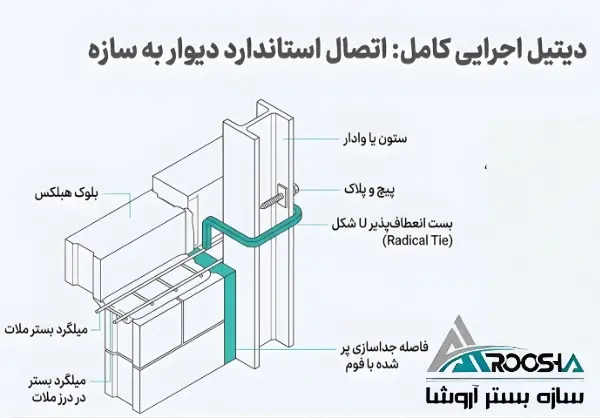

| اتصال جانبی به ستون/وادار | در محل اتصال عمودی دیوار به سازه | بست رادیکالی یا ناودانی منقطع (انعطافپذیر) |
| میزان فاصله جداسازی (لقی) | فضای بین بلوک و وادار | حداقل \(0.01 \times \text{ارتفاع دیوار}\) |
| میلگرد بستر | درزهای افقی دیوار | در هر رج یا دو رج برای افزایش انسجام |
جمعبندی: تعهد به ایمنی سازه
اجرای صحیح وال پست بلوک هبلکس، نقشی حیاتی در تبدیل یک سازه معمولی به یک ساختمان مقاوم در برابر زلزله ایفا میکند. رعایت دقیق پیوست ششم آییننامه ۲۸۰۰، نه تنها یک الزام قانونی برای دریافت پایانکار، بلکه یک وظیفه اخلاقی است. روشهای قدیمی و صلب نه تنها استاندارد نیستند، بلکه در برابر بارهای لرزهای آسیبپذیر بوده و میتوانند خسارات جبرانناپذیری به بار آورند.
شرکت تولیدی سازه بستر آروشا با تجربه و تخصص در تولید وال پستهای گالوانیزه ضدزنگ، میلگرد بستر و بستهای رادیکالی، بهترین راهکار جامع را ارائه میدهد. با محصولات آروشا، شما ایمنی و تأییدیه فنی پروژه خود را تضمین میکنید.
مهار دیوارهای غیرسازهای هبلکس در برابر بارهای جانبی (زلزله و باد) و جلوگیری از فروریزش خارج از صفحه.
خیر، این روش صلب است و مطابق پیوست ششم آییننامه ۲۸۰۰ منسوخ شده است؛ باید از اتصالات انعطافپذیر استفاده شود.
بسته به ضخامت بلوک و طراحی مهندس، معمولاً در هر یک یا دو رج بلوک چینی.
اتصالی که به سقف اجازه میدهد در زمان زلزله خیز داشته باشد، بدون اینکه به بالای دیوار هبلکس فشار وارد کرده و آن را خرد کند.
بله، قبل از خرید و اجرا، مهندس طراح سازه باید جزئیات اجرایی وال پستها (محل قرارگیری، نوع، ابعاد و اتصالات) را در نقشههای فاز دو مشخص کند.
