اجرای صحیح و اصولی دیوارهای غیرسازهای، یکی از حیاتیترین بخشهای مقاومسازی ساختمان در برابر زلزله است. در این میان، قوانین اجرای وال پست آجر به دلیل کاربرد گسترده این متریال در پروژههای عمرانی ایران، اهمیت دوچندانی دارد. اگر به دنبال اجرای ایمن، مطابق با پیوست ششم آییننامه ۲۸۰۰ و البته با استفاده از نوینترین تجهیزات هستید، شرکت تولیدی سازه بستر آروشا به عنوان پیشرو در تولید اتصالات نوین ساختمانی، در تمامی مراحل طراحی و تامین قطعات در کنار شماست تا سازهای ایمن و استاندارد بنا کنید.
در گذشته، وال پستها به صورت نبشیهای عمودی سرتاسری اجرا میشدند که صلبیت زیادی به سازه تحمیل میکرد. اما طبق استانداردهای جدید، هدف اصلی از اجرای وال پست در دیوارهای آجری، جداسازی دیوار از اسکلت سازه برای جلوگیری از انتقال بارهای جانبی و فراهم کردن امکان حرکت آزادانه دیوار در درون قاب است.
۱. حداکثر طول آزاد دیوار: طبق قوانین، طول دیوار نباید از ۴ متر یا ۴۰ برابر ضخامت دیوار بیشتر باشد. در صورت تجاوز از این مقدار، استفاده از وادارهای عمودی الزامی است.
۲. حداکثر ارتفاع دیوار: ارتفاع مجاز برای دیوارهای آجری ۳.۵ متر است. برای ارتفاعهای بیشتر، باید از تیرکهای افقی استفاده کرد.
۱. حداکثر طول آزاد دیوار: طبق قوانین، طول دیوار نباید از ۴ متر یا ۴۰ برابر ضخامت دیوار بیشتر باشد. در صورت تجاوز از این مقدار، استفاده از وادارهای عمودی الزامی است.
۲. حداکثر ارتفاع دیوار: ارتفاع مجاز برای دیوارهای آجری ۳.۵ متر است. برای ارتفاعهای بیشتر، باید از تیرکهای افقی استفاده کرد.
برای اینکه پروژه شما تاییدیه ناظر را دریافت کند، باید جزئیات زیر را در هنگام دیوارچینی با آجر در نظر بگیرید:
امروزه روش سنتی (نبشیکشی سرتاسری) منسوخ شده است. طبق قوانین اجرای وال پست آجر، باید از ناودانیهای منقطع در محل اتصال دیوار به ستون استفاده کرد. این ناودانیها اجازه میدهند دیوار در راستای افقی داخل ناودانی حرکت کند اما از واژگونی آن جلوگیری میکنند.

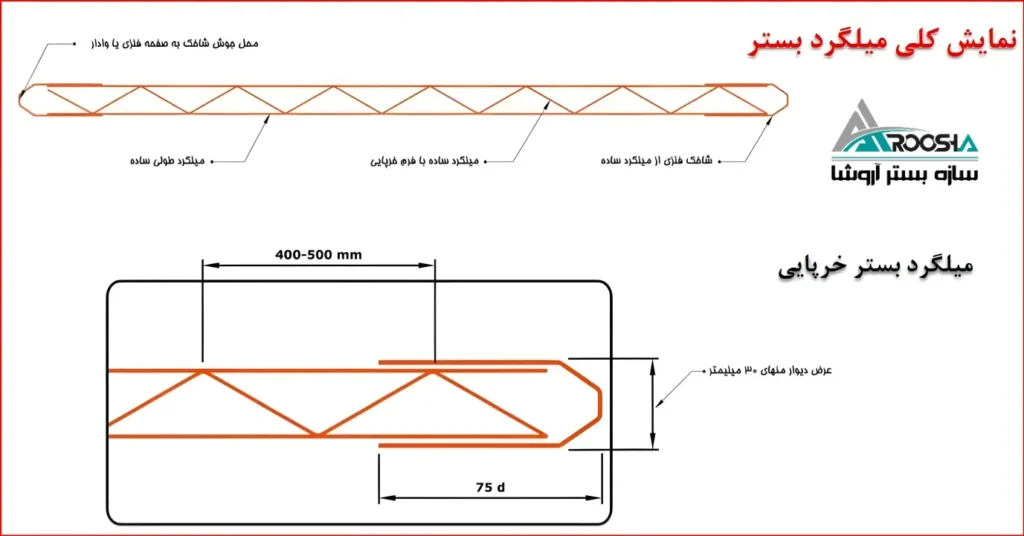

در دیوارهای آجری، برای مسلح کردن دیوار و اتصال آن به وال پست، استفاده از میلگرد بستر الزامی است. میلگردها باید در فواصل عمودی حداکثر ۵۰ سانتیمتری (هر دو یا سه رج آجر) در ملات بین رجها قرار گیرند.
در دیوارهای آجری، برای مسلح کردن دیوار و اتصال آن به وال پست، استفاده از میلگرد بستر الزامی است. میلگردها باید در فواصل عمودی حداکثر ۵۰ سانتیمتری (هر دو یا سه رج آجر) در ملات بین رجها قرار گیرند.
یکی از کلیدیترین قوانین، ایجاد فاصله حداقل ۳ سانتیمتری (یا یک صدم ارتفاع طبقه) بین دیوار و ستون است. این فضا باید با مواد نرم و تراکمپذیر مانند پشم سنگ ضد حریق یا فوم پلی استایرن پر شود.
جوش دادن میلگرد بستر به ستون: این کار کاملاً غلط است. میلگرد بستر باید درون گیره و قلاب قرار گیرد تا امکان جابجایی محدود فراهم شود.
استفاده از یونولیت معمولی بجای پشم سنگ: در ساختمانهای بلندمرتبه، حتماً باید از مواد ضد حریق در درزها استفاده کرد.
عدم تراز بودن وادارها: وادارهای میانی باید کاملاً شاقول باشند تا بار به صورت یکنواخت توزیع شود.
بیشتر بخوانید: همه چیز درباره روش اجرای میلگرد بستر
استفاده از سیستمهای نوین مانند محصولات سازه بستر آروشا، نه تنها سرعت اجرای پروژه را تا ۳۰ درصد افزایش میدهد، بلکه با حذف آهنآلات سنگین و زائد، هزینههای نهایی پروژه را به شدت کاهش میدهد. قطعات پیشساخته این مجموعه منطبق بر آخرین ویرایشهای مقررات ملی ساختمان طراحی شدهاند.
| ردیف | پارامتر | مقدار مجاز / ضابطه |
|---|---|---|
| ۱ | فاصله جداسازی دیوار از ستون | حداقل ۳ سانتیمتر (با پشم سنگ) |
| ۲ | حداکثر طول دیوار بدون وادار | ۴ متر |
| ۳ | فاصله عمودی میلگردهای بستر | حداکثر ۵۰ سانتیمتر |
| ۴ | اتصال بالای دیوار به سقف | استفاده از ناودانی کشویی یا تلسکوپی |
حتی اگر تمامی قوانین اجرای وال پست آجر را رعایت کنید، استفاده از قطعات با گالوانیزه بیکیفیت یا ضخامت کم میتواند در درازمدت باعث خوردگی و تخریب دیوار شود. شرکت آروشا با استفاده از ورقهای فولادی استاندارد و پوشش ضد زنگ، و با ضخامت 2 میل و ابعاد سفارشی دوام سازه شما را تضمین میکند.
مقاومت بالا در برابر خوردگی و رطوبت.
نصب سریع بدون نیاز به اکیپ تخصصی جوشکاری سنگین.
تطبیقپذیری کامل با انواع آجرهای فشاری، سفالی و لفتون.
بیشتر بخوانید: تفاوت وال پست و میلگرد بستر چیست؟ | مقایسه کامل و کاربردها
یکی از بزرگترین دغدغههای سازندگان در کنار رعایت قوانین اجرای وال پست آجر، مبحث هزینههای تمام شده است. بسیاری به اشتباه تصور میکنند که روشهای نوین به دلیل استفاده از قطعات مهندسی، گرانتر از روش سنتی (نبشیکشی) هستند. اما با یک آنالیز دقیق متوجه میشویم که واقعیت کاملاً برعکس است.
در روش سنتی، شما مجبور به خرید نبشیهای سنگین (معمولاً نبشی ۵ یا ۶) به صورت شاخهای و سرتاسری هستید. وزن آهنآلات مصرفی در این روش بسیار بالاست. اما در سیستم نوین سازه بستر آروشا:
تنها در نقاط اتصال از ناودانی منقطع استفاده میشود.
به جای نبشیهای سنگین، از ورقهای فولادی با ضخامت بهینه 2 میل و مقاومت بالا استفاده میگردد.
نتیجه: وزن آهنآلات مصرفی تا ۴۰ درصد کاهش مییابد که با توجه به قیمت روز فولاد، صرفهجویی هنگفتی ایجاد میکند.
اجرای وال پستهای قدیمی نیاز به تیم جوشکاری حرفهای، برشکاری زیاد و زمان طولانی برای نصب شاخههای ۶ متری دارد. در مقابل، محصولات سازه بستر آروشا به صورت پیشساخته و دارای سوراخهای لوبیایی جهت نصب سریع هستند:
نصب با رولبلاک یا میخ هیلتی در کمترین زمان ممکن انجام میشود.
نیاز به اکیپ جوشکار مستقر در پروژه حذف میشود.
سرعت دیوارچینی به دلیل سهولت در قرارگیری میلگرد بستر افزایش مییابد.
یکی از هزینههای پنهان، عدم تایید ناظر ساختمان است. اگر قوانین جدید را رعایت نکنید، ممکن است با دستور تخریب دیوارها مواجه شوید. استفاده از پکیج کامل وال پست آروشا به دلیل انطباق کامل با ضوابط پیوست ۶ آییننامه ۲۸۰۰، ریسک رد شدن توسط ناظر را به صفر میرساند.
| فاکتور مقایسه | روش نبشیکشی سنتی | سیستم نوین سازه بستر آروشا | میزان صرفهجویی |
|---|---|---|---|
| وزن آهن مصرفی | حدود ۶ تا ۸ کیلوگرم | حدود ۲ تا ۳ کیلوگرم | ۵۰٪ کاهش هزینه خرید |
| سرعت نصب | کند (نیاز به برش و جوش) | بسیار سریع (پیچی/میخی) | ۶۰٪ افزایش سرعت |
| نیاز به جوشکاری | بسیار زیاد | حداقلی یا صفر | حذف دستمزد جوشکار |
| تاییدیه ناظر | دشوار (نیاز به اصلاحات) | تضمینی و فوری | حذف ریسک دوبارهکاری |
| ایمنی در زلزله | صلب و خطرناک | منعطف و ایمن | تضمین سلامت ساکنان |
ما در شرکت تولیدی سازه بستر آروشا، با درک چالشهای مالی پروژههای عمرانی، خط تولید خود را به گونهای بهینهسازی کردهایم که قطعات وال پست و میلگرد بستر با بالاترین استانداردهای ورق (ورق سیاه فولاد مبارکه با ضخامت 2 میل و ابعاد سفارشی) و کمترین حاشیه سود به دست مصرفکننده برسد.
. حذف واسطهها: خرید مستقیم از کارخانه آروشا باعث حذف ۲۰ الی ۳۰ درصد سود دلالان آهن میشود.
۲. طراحی مهندسی: قطعات ما دقیقاً بر اساس بارهای وارده طراحی شدهاند؛ بنابراین شما هزینه اضافی برای آهنآلات (بیش از حد سنگین) پرداخت نمیکنید.
۳. تنوع محصولات: فرقی نمیکند پروژه شما یک ویلای کوچک باشد یا یک برج ۲۰ طبقه، ما پکیجهای اختصاصی متناسب با بودجه شما ارائه میدهیم.
جمعبندی
رعایت قوانین اجرای وال پست آجر تنها یک الزام قانونی برای دریافت پایانکار نیست، بلکه ضامن جان ساکنان در حوادث غیرمترقبه است. جداسازی صحیح دیوار از قاب، استفاده از میلگرد بستر استاندارد و نصب وادارهای منقطع، ارکان اصلی یک ساختوساز مهندسی هستند.
شرکت تولیدی سازه بستر آروشا با سالها تجربه در بومیسازی قطعات نوین وال پست، آماده ارائه مشاوره رایگان و تامین تمامی ملزومات از جمله میلگرد بستر، گیره و قلاب، وادارهای منقطع و ناودانیهای کشویی برای پروژههای شماست. با انتخاب آروشا، کیفیت را به قیمت کارخانه و با ضمانت تاییدیه نظام مهندسی دریافت کنید.
خیر، طبق قوانین اگر طول دیوار کمتر از ۱.۵ متر باشد و در دو طرف به ستون یا دیوار دیگر متصل باشد، نیاز به وادار میانی نیست، اما اتصال به ستون با میلگرد بستر همچنان توصیه میشود.
استفاده از ناودانی منقطع و میلگرد بستر بهترین، ارزانترین و مهندسیترین جایگزین است که در آییننامه ۲۸۰۰ نیز بر آن تاکید شده است.
اگرچه ورق ۲ میل فولاد مبارکه برای اکثر دیوارها استاندارد است، اما در موارد خاص مانند طبقات بسیار بالا یا دیوارهایی با دهانههای بزرگ در مناطق با سرعت باد بیش از ۱۰۰ کیلومتر، محاسبات مهندسی ممکن است استفاده از مقاطع قوطی با ضخامتهای بالاتر را الزامی نماید.
زیرا در هنگام زلزله یا خیز تیر، بار سقف به دیوار منتقل شده و باعث کمانش و فرو ریختن دیوار آجری میشود. اتصال باید به صورت کشویی (لغزشی) باشد.
