میلگرد بستر چیست
میلگرد بستر یکی از بهترین و به صرفه ترین مقاطع فولادی است که به منظور افزایش استحکام دیوارهای غیر سازه ای به کارگرفته میشود. میلگرد بستر را از مفتول های فولادی با ضخامت حدود 4 میلی متر می سازند. آج دار بودن این نوع میلگرد باعث ایجاد اصطکاک بیشتر با بتن و ملات خواهد شد.

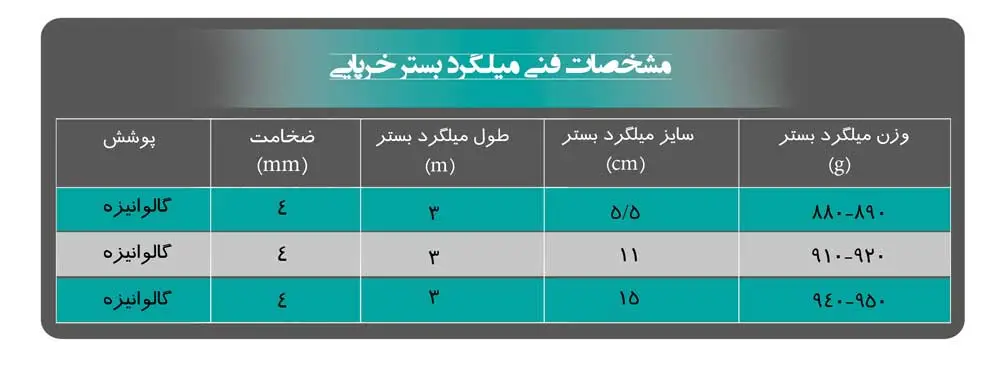

ازدوآرماتورموازی به طول 3 متر تشکیل می شود. بنابر دستورالعمل های اجرایی ، فاصله عرضی میان دو میلگردمذکور، بین 5/5 ، 11 و 15 سانتی متر متغیر خواهد بود. چندین مفتول عمودی یا زیگزاک نیز با فاصله 40 سانتیمتری از یکدیگر، بین دوآرماتـورجوش داده شده اند.
میلگردهای بستر معمولاً در دو نوع خرپایی و نردبانی تولید میشوند. هر دو نوع در تقویت دیوارهای غیرسازهای مؤثر هستند و انتخاب بین آنها به نوع دیوار و شرایط اجرایی بستگی دارد. برای بررسی کامل تفاوتها، مزایا و کاربرد هر نوع، مقاله تفاوت میلگرد بستر نردبانی و خرپایی را مطالعه کنید.
همانطور که میدانیم بایستی میلگردبستر درون ملات ما بین ردیف های واحد بنایی قرار بگیرد و به صورت کامل در ملات پنهان شوند به همین دلیل عرض آنها 2 تا 3 سانتی متر کمتر از قطر دیوار در نظر میگیریم و بر مبنای طول مورد نظر سفارش میدهیم. در هنگام دیوار چینی میلگرد های بستر بر روی ملات قرار گرفته و در محل قطع به اندازه 40 سانتی متر بر روی هم، هم پوشانی دارند. به منظور اتصال میلگرد بستر به ستون ها و یا کلاف های قائم (در صورت نیاز) از گیره و قلاب استفاده میشود. در ساختمان های بتنی گیره ها با پیچ و رُل پلاک به ستون متصل میشود. ولی در سازه های فولادی بایستی گیره ها به ستون و یا کلاف فولادی با بعد جوش حداقل 3 میلی متر جوش شوند.
برای آشنایی کامل با مراحل اجرایی، نکات فنی و نحوه نصب میلگرد بستر در انواع دیوارها، مقاله همه چیز درباره روش اجرای میلگرد بستر را مطالعه کنید.
در نقشههای اجرایی، میلگرد بستر باید با مشخصات دقیق شامل نوع مفتول، فاصله بین آرماتورها، نوع اتصال به ستون و محل همپوشانی مشخص شود. رعایت این دیتیلها باعث افزایش ایمنی و دوام دیوارهای غیرسازهای میشود.
استفاده از میلگرد بستر در دیوار چینی (دیوارهای بتنی) تأثیر قابل توجهی در استحکام و مقاومت این دیوارها دارد.
با اضافه کردن میلگرد بستر به دیوار چینی، مزایای زیر به دست میآید:
1. افزایش مقاومت در برابر نیروهای کششی:
دیوارهای بتنی به طور طبیعی مقاومت کششی کمتری نسبت به فشار دارند. با اضافه کردن میلگرد بستر به دیوار، مقاومت آن در برابر نیروهای کششی به طور قابل توجهی افزایش مییابد.
2. افزایش استحکام سازه:
میلگرد بستر به عنوان یک عنصر تقویتی در دیوار چینی عمل میکند و قدرت و استحکام سازه را افزایش میدهد. با تعبیه میلگردها در دیوار، سازه قادر به تحمل نیروها و فشارهای بیشتر خواهد بود.
3. کنترل ترکهای ناشی از انقباض و تغییرات حرارتی:
انقباض و تغییرات حرارتی میتوانند باعث تشکیل ترکها در دیوار چینی شوند. با استفاده از میلگرد بستر، این ترکها کنترل میشوند و از افتادن و آسیب دیدن سازه جلوگیری میشود.
4. افزایش ایمنی:
با افزودن میلگرد بستر به دیوار چینی، ایمنی سازه در برابر زلزله و نیروهای دیگر افزایش مییابد. میلگردها به عنوان اجزاء تقویتی به دیوارها انعطاف میبخشند و خطر خرابی و فروپاشی در مواجهه با نیروهای دینامیکی را کاهش میدهند.
در کل، استفاده از میلگرد بستر در دیوار چینی بهبود قابل توجهی در استحکام و مقاومت سازه ایجاد میکند و برای ساختمانها با ارزش اهمیت دارد، به خصوص در مواردی که نیاز به مقاومت بالا و ایمنی در برابر نیروهای خارجی است.
به استناد ماده (23) قانون برنامه و بودجه و مواد (6) و (7) آیین نامه استانداردهای اجرایی طرح هاي عمرانی – مصوب سال 1352 و در چارچوب نظام فنی و اجرایی کشور (موضوع تصویبنامه شماره 42339/ت33497هـ مورخ 20/ 4 /1385 هیأت محترم وزیران)، به پیوست ضابطه شماره 729 امور نظام فنی و اجرایی، با عنوان «راهنمای طراحی لرزه ای دیوارهای بنایی غیرسازه ای مسلح به میلگرد بستر» لازم است کلیه دیوارهای بلوکی با استفاده از ابزار مناسب مسلح شوند که استفاده از میلگرد بستر یکی از روشهای آسان در رسیدن به هدف آیین نامه میباشد .
وقتی که دیوار ها در معرض نیروی جانبی و افقی قرار میگیرند دو رفتار مشخص و متمایز از خود نشان میدهند اول تمایل به خارج از صفحه داشتن و رفتار دیگر تغییر شکل خمشی( شکم دادگی) که در مرکز دیوار اتفاق میافتد. شکم دادگی (تغییر شکل خمشی) در محل تماسِ دیوار با ستون ها در حالت حداقلی است و در مرکز دیوار بیشترین برآمدگی ( خمش) اتفاق میافتد. طبق پیوست ششم آیین نامه 2800 برای جلوگیری از این اتفاق، ابتدا یک وال پست میانی در مرکز دیوار تعبیه میشود و وجود این وال پست سه مزیت ایجاد میکند، اول اینکه طول دیوار را کوتاه تر میکند، دوم تناسب در نسبت طول به ارتفاع ایجاد میکند و در نهایت نیروی افقی را دریافت و با تغییر شکل خود آن را به سازه منتقل میکند.
تمام این موارد به شرطی است که جداسازی بین دیوار و قاب اتفاق به اندازه یک درصد ارتفاع از کف تا کف تمام شده اعمال شود. برای جلوگیری از شکم دادگی اجزای دیوار میبایست از میلگرد بستر حداقل در تراز رج های زوج استفاده شود.
درواقع اجرای دیوار با این عنصر غیر سازه ایی تسلیح میشود. در محل اتصال میگرد بستر به ستون ها دو روش اتصال وجود دارد، یک: اتصال کشویی دوم: اتصال با گیره و قلاب. میلگرد بسترها درون ملات قرار گرفته و در زمان بروز حریق تا حد زیادی دارای مصونیت خواهند بود. سطح مقطع قطعه مسلح کننده 0/0003 سطح مقطع موثر دیوار در برش خارج از صفحه است. میلگرد بستر در دو نوع است به صورت خرپایی و به صورت نردبانی که هیچ فرقی با یکدیگر ندارند و استفاده از هر دو شرایط یکسانی ایجاد میکند. در خصوص وال پست ها در صورتیکه ارتفاع دیوار بیشتر از 350سانتیمتر باشد نیاز به یک وال پست افقی و در صورتیکه طول دهانه بیشتر از 400 سانتیمتر باشد نیاز به یک وال پست میانی دارد، استفاده از وال پست در ناحیه بحرانی تیر و ستون ( مفصل پلاستیک) در هر نوع اتصالی مجاز نیست.
الباقی شرایط کار مربوط به نوع طراحی و منطبق با سازه و معماری ساختمان است در طراحی دیوار های غیر سازه ای لحاظ میگردد.
با توجه به این که تمرکز راهنماي حاضر، تقویت دیوارهاي غيرسازه اي با استفاده از ميلگرد بستر می باشد، قبل از ارائه الزامات تحليل و طراحی، توضيحاتی در خصوص انواع ميلگردهاي بستر، کاربردها و مزایاي آن ها ارائه می شود.

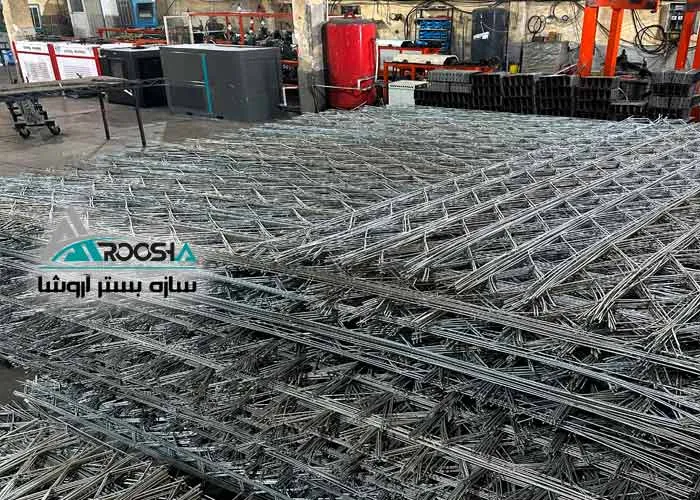

در خرید میلگرد بستر، لازم است به چند نکته کلیدی توجه کنید تا از خریدی مطمئن و مناسب اطمینان حاصل کنید:
نکات مهم درمورد خرید میلگرد بستر
1. استانداردها و مشخصات فنی:
– از خرید میلگرد بستر که مطابق با استانداردهای ملی (مانند ISIRI) تولید شدهاند، اطمینان حاصل کنید. این استانداردها به کیفیت و مقاومت میلگرد بستر کمک میکنند.
2. نوع و قطر میلگرد بستر:
– نوع میلگردبستر (مانند میلگرد بستر آجدار یا ساده) و قطر آن را بر اساس نیاز پروژه و طراحی سازه مشخص کنید. میلگردهای بستر های تولید کارخانه آروشا معمولاً در قطر ۴ میلیمتر تولید می شوند .
3. جنس و کیفیت میلگرد بستر:
– میلگرد بستر با کیفیت معمولاً از مفتول Rst34 ابهر ساخته میشوند. اطمینان حاصل کنید که میلگرد بستر انتخابی دارای کیفیت بالا و مقاومت مناسب باشد.
4. تأمینکننده معتبر:
– خرید از تأمینکنندگان معتبر و شناختهشده ماننده سازه بستر آروشا که میتواند به شما اطمینان بیشتری بدهد. بررسی نظرات و تجربیات دیگران میتواند مفید باشد.
5. قیمت و هزینه:
– قیمت میلگرد بستر را از چندین فروشنده مختلف مقایسه کنید. در نظر داشته باشید که قیمت پایینتر میلگرد بستر همیشه به معنای کیفیت بالاتر نیست.
6. مقدار مورد نیاز:
– محاسبه دقیق مقدار میلگرد بستر مورد نیاز بر اساس نقشهها و طراحی سازه، به شما کمک میکند تا از هدر رفت مصالح جلوگیری کنید.
7. در نظر داشته باشید که خرید میلگرد بستر به شما کمک می کند تا مقاومت و استحکام ساختمان های خودتان را بیشتر کنید و در برخی از هزینه ها مانند دوغاب کاری صرفه جویی کنید .
بیشتر بخوانید: وال پست چیست؟
قیمت میلگرد بستر به عوامل مختلفی بستگی دارد، از جمله:
1. نوع و اندازه مفتول : مفتول در اندازهها و گریدهای مختلف تولید میشوند که بر قیمت آنها تاثیر میگذارد.

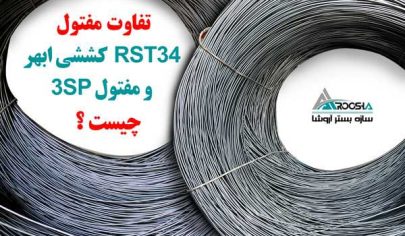

بهترین گرید مفتولی که در میلگرد بسترها استفاده می شود مفتول Rst34 ابهر است که به دلیل آنکه کربن کمتری دارد قدرت کشش و جوش پذیری بالاتری دارد در نتیجه قیمت بالاتری هم نسبت به مفتول های مشابه داخل بازار مانند 3SP را دارست شایان ذکر است کارخانه آروشا از مفتول Rst34 ابهر برای تولیدات میلگرد بستر خود استفاده می کند .
2. میلگرد بسترهایی که پوشش آبکاری گالوانیزه مرغوب داشته باشند نسبت به خام یا رنگ شده قیمت بالاتری دارند ، از آنجایی که برند های بی کیفیت به جای آبکاری از اسپری رنگ استفاده می کنند موقع خرید و قیمت گرفتن باید دقت لازم را داشته باشید.
3. نوسانات بازار آهن: قیمت میلگرد تحت تاثیر قیمت جهانی آهن و نوسانات بازار قرار دارد.
4. موقعیت جغرافیایی: قیمتها ممکن است در مناطق مختلف متفاوت باشد به دلیل هزینههای حمل و نقل و توزیع.
5. مقدار خرید: خرید عمده معمولاً با تخفیف ویژه همراه است.
معمولاً 40 سانتیمتر بین رجها توصیه میشود.
طبق آییننامه 2800، در رجهای زوج.
معمولاً ۴ میلیمتر با مفتول Rst34 ابهر
تقویت دیوارهای غیرسازهای، افزایش مقاومت کششی، کنترل ترکها و افزایش ایمنی
