ضوابط طراحی و اجرای دیوارهای غیرسازه‌ای در سال ۱۴۰۵ با تغییراتی همراه شده است که برای مهندسان طراح، ناظران، مجریان ساختمان و تولیدکنندگان تجهیزات مهار دیوار اهمیت زیادی دارد. بخشی از جزئیاتی که در سال‌های گذشته به‌صورت متداول در اجرای وال پست استفاده می‌شد، در ضوابط و جزئیات اجرایی جدید بازنگری شده است.
در این مقاله، مهم‌ترین تغییرات مرتبط با وال پست، وادار، ناودانی منقطع، بیس پلیت، اتصالات و میلگرد بستر را بر اساس اطلاعات فنی جدید و موارد تأییدشده مجموعه آروشا بررسی می‌کنیم.
تذکر فنی:
جزئیات نهایی هر پروژه باید با نقشه‌های مصوب، محاسبات مهندس طراح، شرایط سازه و ضوابط حاکم بر همان پرونده کنترل شود. اعداد و جزئیات اجرایی نباید بدون بررسی شرایط پروژه به همه ساختمان‌ها تعمیم داده شوند.
ویدیو توضیحات ابلاغیه جدید وال پست ۱۴۰۵
در این ویدیو، مدیرعامل مجموعه سازه بستر آروشا مهم‌ترین تغییرات ابلاغیه جدید مربوط به وال پست، ناودانی منقطع، نوع اتصالات و جزئیات اجرایی سال ۱۴۰۵ را توضیح می‌دهد.
توضیحات مدیرعامل سازه بستر آروشا درباره تغییرات جدید ضوابط اجرای وال پست و اجزای غیرسازه‌ای در سال ۱۴۰۵
مهم‌ترین تغییرات وال پست در ضوابط جدید ۱۴۰۵
در جزئیات اجرایی جدید، نگاه به مهار دیوار از اجرای چند عدد ثابت و جزئیات تکراری به سمت طراحی متناسب با شرایط هر پروژه حرکت کرده است. عرض بال مقطع، نوع اتصال، فاصله وادارها و مشخصات اجزای اتصال باید بر اساس طراحی و شرایط واقعی پروژه انتخاب شوند.
| موضوع | جزئیات جدید مورد استفاده |
|---|---|
| عرض بال ناودانی منقطع | بر اساس رابطه ۲g + ۳ سانتی‌متر |
| عرض بال در حالت g = 3 cm | حداقل ۹ سانتی‌متر |
| ضخامت بیس پلیت | حداقل ۶ میلی‌متر |
| پلیت ۳ میلی‌متری | در جزئیات جدید مورد استفاده قرار نمی‌گیرد |
| رول بولت بیس پلیت | حداقل سایز ۱۲ |
| نصب ناودانی منقطع | استفاده از انکربولت مناسب به‌جای پیچ و رول پلاک معمولی |
| نوع اتصال وادار | اتصال کشویی |
| اتصال میلگردی | استفاده از تسمه یا ورق مناسب |
| فاصله وادار قائم | بر اساس محاسبات پروژه |
تغییر عرض بال وال پست و ناودانی منقطع

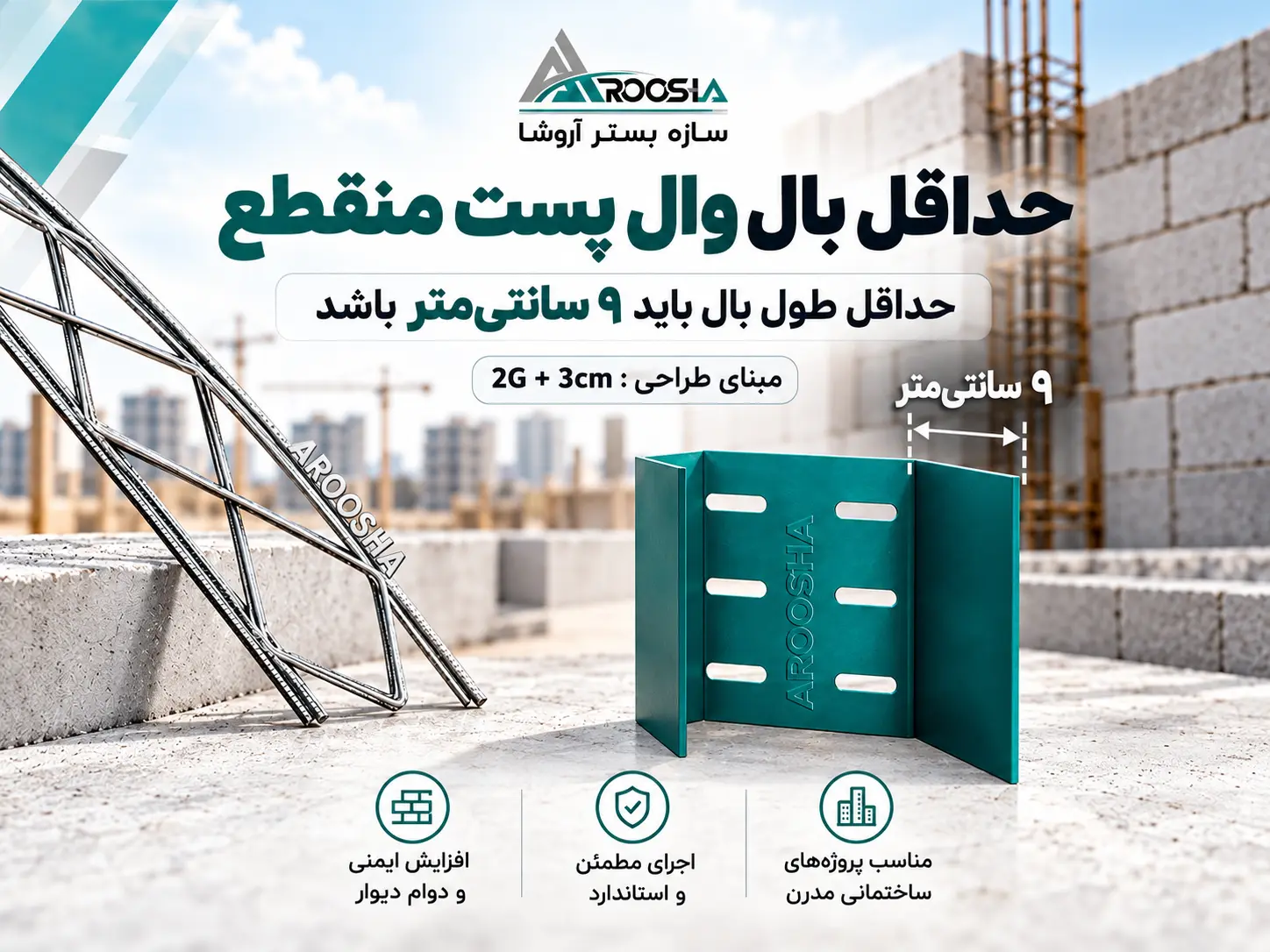

یکی از مهم‌ترین موارد مطرح‌شده در جزئیات جدید، نحوه تعیین عرض بال وال پست یا ناودانی منقطع است. در اطلاعات فنی مورد تأیید مجموعه آروشا، عرض بال بر اساس فاصله جداسازی دیوار از عضو قائم تعیین می‌شود.
عرض بال = 2g + 3 cm
در این رابطه، g بیانگر فاصله جداسازی میان دیوار و ستون یا عضو قائم سازه است.
مثال محاسبه عرض بال وال پست
اگر فاصله جداسازی دیوار از ستون برابر با ۳ سانتی‌متر باشد:
2 × 3 + 3 = 9 cm
در چنین شرایطی، عرض بال مورد نیاز حداقل ۹ سانتی‌متر خواهد بود.
نکته مهم:
عدد ۹ سانتی‌متر یک مقدار ثابت برای تمام پروژه‌ها نیست. اگر مقدار g بیشتر باشد، عرض بال مورد نیاز نیز بر اساس رابطه فوق افزایش پیدا می‌کند.
حداقل ضخامت بیس پلیت وال پست
تغییر مهم دیگر مربوط به صفحه اتصال یا Base Plate وادار است. بر اساس اطلاعات اجرایی جدید مورد تأیید مجموعه آروشا، ضخامت بیس پلیت باید حداقل ۶ میلی‌متر باشد.
در نتیجه، استفاده از پلیت‌های ۳ میلی‌متری که ممکن است در برخی اجراهای قدیمی مشاهده شده باشد، در جزئیات جدید مورد استفاده قرار نمی‌گیرد.
بیس پلیت یکی از اجزای مهم در مسیر انتقال نیرو میان وادار و سازه اصلی است و مشخصات آن باید مطابق نقشه و محاسبات پروژه انتخاب شود.
تغییر رول بولت و نحوه نصب ناودانی منقطع
در کنار ضخامت پلیت، نوع و سایز اتصال مکانیکی نیز اهمیت دارد. طبق اطلاعات فنی جدید، برای اتصال بیس پلیت، استفاده از رول بولت سایز ۱۰ کنار گذاشته شده و حداقل رول بولت سایز ۱۲ مورد استفاده قرار می‌گیرد.
با این حال، تنها قطر رول بولت برای تعیین کیفیت اتصال کافی نیست. طول رول بولت، عمق کاشت، کیفیت بتن، فاصله از لبه و نیروهای وارد بر اتصال نیز باید کنترل شوند.
نصب ناودانی منقطع روی ستون

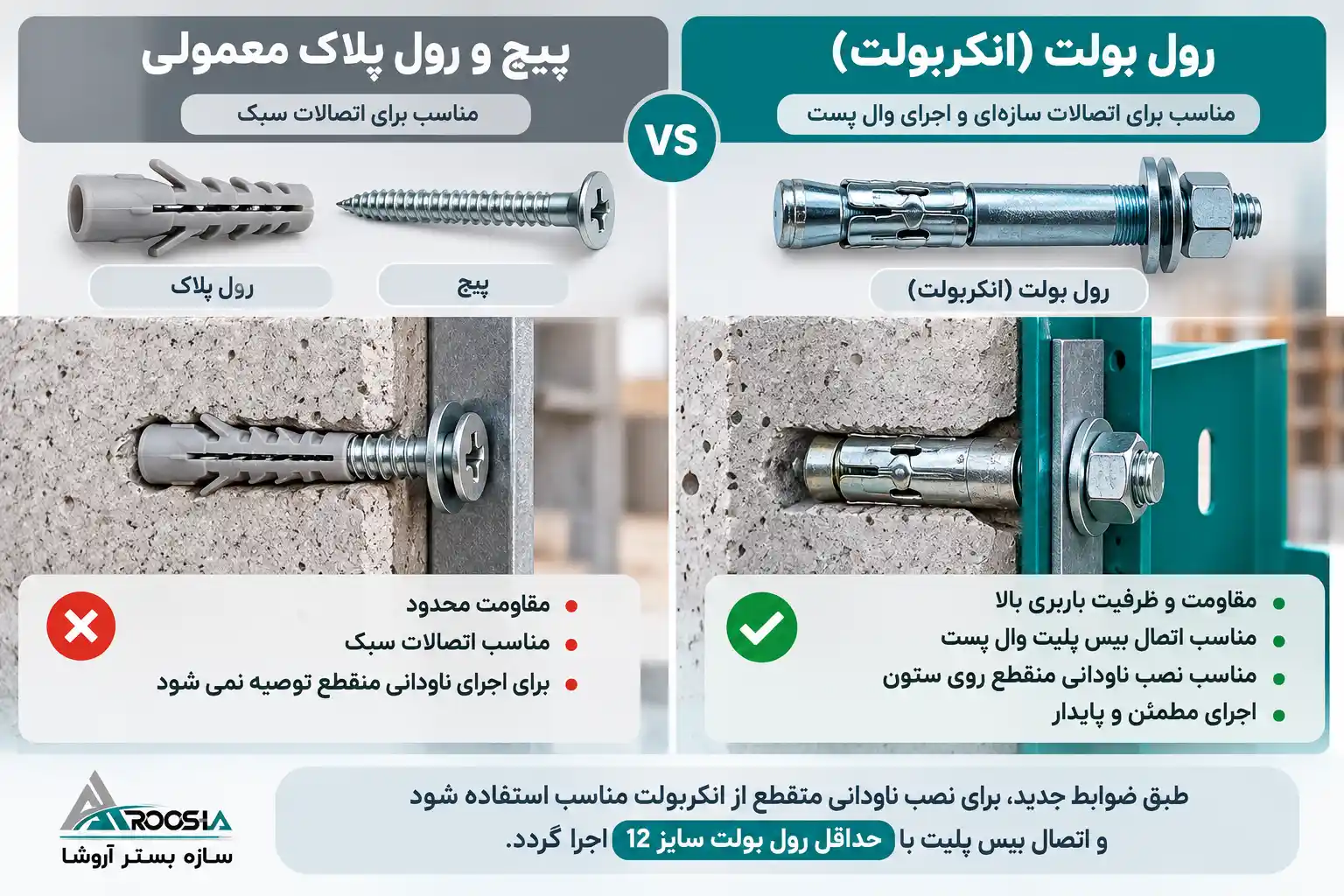

در اجرای ناودانی منقطع نیز استفاده از پیچ و رول پلاک معمولی نباید جایگزین اتصال مکانیکی طراحی‌شده شود. در جزئیات جدید مورد استناد مجموعه، برای نصب ناودانی منقطع از انکربولت مناسب استفاده می‌شود.
در اطلاعات اجرایی مربوط به این اتصال، حداقل قطر ۸ میلی‌متر برای انکربولت مطرح شده است.
عدد ۸ میلی‌متر مربوط به اتصال ناودانی منقطع است و نباید با رول بولت سایز ۱۲ مورد استفاده برای بیس پلیت اشتباه گرفته شود.
اتصال کشویی وادار به‌جای اتصال تلسکوپی
یکی از تغییرات اجرایی مهم، نحوه اتصال وادار است. در جزئیات جدید مورد استفاده مجموعه، اتصال کشویی مبنای اجرای وادار قرار می‌گیرد و اتصال تلسکوپی کنار گذاشته می‌شود.
اتصال کشویی باید به‌گونه‌ای اجرا شود که تغییرشکل مورد انتظار سازه باعث ایجاد قید نامناسب در دیوار غیرسازه‌ای نشود و دیوار بتواند رفتار پیش‌بینی‌شده در طراحی را داشته باشد.
استفاده از تسمه یا ورق به‌جای اتصال میلگردی
در برخی اجراهای قدیمی برای اتصال اجزای وال پست از قطعات میلگرد استفاده می‌شد. در جزئیات جدید مورد تأیید مجموعه، این روش کنار گذاشته شده و اتصال باید با تسمه یا ورق مناسب انجام شود.
استفاده از تسمه و ورق امکان کنترل بهتر ابعاد، سطح اتصال و کیفیت اجرا را فراهم می‌کند و اتصال را از یک اجرای کارگاهی و سلیقه‌ای خارج می‌کند.
آیا گیره و قلاب به‌تنهایی برای مهار دیوار کافی است؟
خیر. بر اساس اطلاعات جدید مورد تأیید مجموعه، نباید تنها به گیره و قلاب به‌عنوان سیستم کامل مهار دیوار اتکا کرد.
در نقاط مورد نیاز باید از سیستم مهار مناسب شامل وال پست، ناودانی منقطع و سایر اجزای طراحی‌شده استفاده شود.
مهار دیوار باید به‌صورت یک سیستم کامل دیده شود. عملکرد صحیح تنها به یک قطعه وابسته نیست و نحوه اتصال اجزا به یکدیگر اهمیت زیادی دارد.
فاصله وادار قائم الزاماً ۴ متر نیست
یکی از برداشت‌های متداول در پروژه‌های ساختمانی این است که وادار قائم باید همیشه در فاصله ۴ متر اجرا شود. در رویکرد جدید، این عدد نباید بدون محاسبه به همه پروژه‌ها تعمیم داده شود.
فاصله وادار قائم به عوامل متعددی بستگی دارد، از جمله:
- نوع و تیپ دیوار
- ارتفاع دیوار
- طول آزاد دیوار
- ضخامت دیوار
- شرایط مرزی
- مشخصات مصالح
- بارهای وارد بر دیوار
- جزئیات جداسازی از سازه
بنابراین فاصله وادار می‌تواند بر اساس نتیجه محاسبات کمتر یا بیشتر از ۴ متر باشد.
تغییر نگاه به وادار افقی در دیوارهای بلند
در بسیاری از پروژه‌های گذشته، ارتفاع بیش از ۳.۵ متر به‌صورت یک معیار ثابت برای اجرای وادار یا تیرک افقی در نظر گرفته می‌شد.
طبق اطلاعات جدید مورد تأیید مجموعه، صرف عبور ارتفاع دیوار از عدد ۳.۵ متر نباید به‌تنهایی ملاک قطعی اجرای وادار افقی باشد و نیاز به عضو افقی باید بر اساس طراحی و شرایط همان دیوار تعیین شود.
این موضوع نشان می‌دهد که در ضوابط جدید، اجرای اجزای مهار دیوار بیش از گذشته به سمت طراحی محاسباتی و پروژه‌محور حرکت کرده است.
آیا زیر تیر و سقف همچنان ناودانی منقطع لازم است؟
طبق اطلاعات اجرایی جدید مورد استفاده مجموعه، الزام عمومی اجرای ناودانی یا وال پست منقطع در زیر تیر و سقف در شرایط تعریف‌شده حذف شده است.
با این حال، این موضوع به معنی حذف مهار لبه بالایی دیوار نیست. نحوه جداسازی و مهار بخش فوقانی دیوار باید مطابق نقشه‌های مصوب و جزئیات طراحی پروژه انجام شود.
اورلب میلگرد بستر در دیوارهای داخلی
یکی دیگر از نکات مطرح‌شده در اطلاعات جدید، نحوه اجرای میلگرد بستر در محل اتصال دیوارهای داخلی است.
در صورت اجرای اورلب میلگردهای بستر، همپوشانی در دیوارهای داخلی مجاز در نظر گرفته شده و در این حالت نیازی به جداسازی مستقل میان دو بخش ذکرشده وجود ندارد.
طول همپوشانی و سایر جزئیات اجرایی باید مطابق نقشه‌های اجرایی پروژه و مشخصات سیستم مورد استفاده تعیین شود.
برای آشنایی بیشتر با مشخصات، انواع و کاربرد این محصول می‌توانید مقاله میلگرد بستر چیست؟ را مطالعه کنید.
این تغییرات برای چه پروژه‌هایی اهمیت دارد؟
ضوابط جدید نباید بدون بررسی تاریخ پرونده و مدارک طراحی به همه ساختمان‌های قدیمی تعمیم داده شوند.
قبل از اعمال هرگونه تغییر در اجرا، لازم است موارد زیر بررسی شوند:
- تاریخ و ضوابط حاکم بر پرونده ساختمان
- نقشه‌های مصوب پروژه
- محاسبات مهندس طراح
- جزئیات اجرایی تأییدشده
- نظر ناظر و مرجع کنترل پروژه
آیا وال پست‌های قدیمی دیگر قابل استفاده نیستند؟
لزوماً خیر. معیار اصلی، تاریخ تولید محصول نیست؛ بلکه تطابق مشخصات مقطع با نیاز پروژه است.
برای مثال، اگر بر اساس محاسبات پروژه عرض بال مورد نیاز ۹ سانتی‌متر یا بیشتر باشد، استفاده از مقطعی با بال کمتر صرفاً به این دلیل که در پروژه‌های گذشته رایج بوده است، انتخاب مناسبی نخواهد بود.
برای مشاهده مدل‌های مختلف و بررسی مشخصات محصولات می‌توانید به صفحه خرید و قیمت وال پست مراجعه کنید.
جمع‌بندی تغییرات وال پست ۱۴۰۵
ضوابط جدید اجرای دیوارهای غیرسازه‌ای باعث شده است بخشی از جزئیات رایج وال پست دوباره مورد بازنگری قرار گیرد. استفاده از یک عدد یا جزئیات ثابت برای تمام ساختمان‌ها دیگر پاسخگوی شرایط متفاوت پروژه‌ها نیست.
از مهم‌ترین موارد مطرح‌شده در اطلاعات فنی جدید می‌توان به محاسبه عرض بال وال پست بر اساس ۲g + ۳ سانتی‌متر، حداقل بال ۹ سانتی‌متر در شرایط مشخص، بیس پلیت حداقل ۶ میلی‌متر، رول بولت سایز ۱۲، استفاده از انکربولت برای ناودانی منقطع، اتصال کشویی وادار، استفاده از تسمه یا ورق و محاسباتی شدن فاصله وادارها اشاره کرد.
در پروژه‌های جدید، بهترین رویکرد این است که مشخصات محصولات و روش اجرا پیش از خرید و نصب با نقشه‌های پروژه تطبیق داده شوند.
سؤالات متداول درباره ضوابط جدید وال پست
حداقل عرض بال وال پست منقطع چقدر است؟
عرض بال بر اساس رابطه ۲g + ۳ سانتی‌متر تعیین می‌شود. اگر مقدار g برابر ۳ سانتی‌متر باشد، حداقل عرض بال ۹ سانتی‌متر خواهد بود.
آیا عرض بال وال پست همیشه باید ۹ سانتی‌متر باشد؟
خیر. ۹ سانتی‌متر مربوط به شرایطی است که فاصله جداسازی g برابر ۳ سانتی‌متر باشد. در صورت افزایش g، عرض بال نیز باید افزایش یابد.
حداقل ضخامت بیس پلیت وال پست چقدر است؟
طبق اطلاعات فنی جدید مورد تأیید مجموعه آروشا، ضخامت بیس پلیت حداقل ۶ میلی‌متر در نظر گرفته می‌شود.
آیا نصب ناودانی منقطع با پیچ و رول پلاک مجاز است؟
در جزئیات اجرایی جدید مورد استناد مجموعه، پیچ و رول پلاک معمولی برای این اتصال جای خود را به انکربولت یا اتصال مکانیکی مناسب داده است.
فاصله وادار قائم باید حتماً ۴ متر باشد؟
خیر. فاصله وادار قائم باید با توجه به تیپ دیوار، ابعاد، شرایط مرزی و محاسبات پروژه تعیین شود و می‌تواند کمتر یا بیشتر از ۴ متر باشد.
انتخاب وال پست متناسب با ضوابط پروژه
برای انتخاب وال پست، ناودانی منقطع و تجهیزات مهار دیوار، مشخصات فنی محصول باید با نقشه و جزئیات اجرایی پروژه تطبیق داده شود.
