استفاده از بلوکهای سبک مانند هبلکس (AAC) در صنعت ساختمانسازی مدرن، نیازمند رعایت دقیق ضوابط لرزهای است. یکی از مهمترین اتصالات در این سیستم، بست ارتجاعی یا همان بست رادیکالی است. اگر به دنبال آموزش اجرای بست رادیکالی هستید تا دیوارهای پروژه خود را در برابر زلزله ایمن کنید و تاییدیه ناظر را به راحتی بگیرید، این مقاله دقیقاً برای شما نوشته شده است.
در این راهنما از سازه بستر آروشا، به صورت گامبهگام و کاملاً عملی، نحوه نصب این قطعه حیاتی را مطابق با آخرین ویرایش آییننامه ۲۸۰۰ (پیوست ۶) بررسی میکنیم.
بست رادیکالی قطعهای فلزی و خمیده (U شکل) است که وظیفه اتصال دیوار هبلکسی به اعضای سازهای (مانند ستونها و دیوارهای برشی) را بر عهده دارد. دلیل اصلی استفاده از این بست، ایجاد آزادی حرکت (امکان جابجایی داخل صفحه) برای دیوار در هنگام وقوع زلزله است. این قطعه از ترک خوردن و تخریب دیوار جلوگیری کرده و ایمنی ساختمان را به شدت افزایش میدهد.
پیش از ورود به مراحل اجرایی، بهتر است نگاهی سریع به الزامات و استانداردهای نصب این قطعه بیندازیم. در جدول زیر چکیده مهمترین نکات اجرایی آورده شده است:
| ویژگی اجرایی | توضیحات و استانداردها (پیوست ۶) |
|---|---|
| فاصله مجاز دیوار تا ستون (درز انقطاع) | حداقل ۱ الی ۲ سانتیمتر |
| مصالح پرکننده درز انقطاع | پلاستوفوم (یونولیت) یا پشم سنگ ضد حریق |
| ابزار مجاز اتصال به ستون بتنی | پیچ و رولپلاک یا انکر بولت مناسب |
| ابزار مجاز اتصال به ستون فلزی | پیچ سرمته یا جوشکاری استاندارد |
| روشهای اتصال غیرمجاز (ممنوع) | ❌ استفاده از میخ و چاشنی (تفنگ میخکوب) ممنوع است |
| فواصل نصب در ارتفاع دیوار | معمولاً هر ۲ یا ۳ رج بلوک (بسته به ارتفاع و طراحی) |
برای اجرای اصولی این قطعه، کافی است مراحل زیر را با دقت و به ترتیب انجام دهید:
یکی از بزرگترین اشتباهات در اجرای دیوار، چسباندن بلوک هبلکس به ستون است! طبق آییننامه، دیوار باید بین ۱ تا ۲ سانتیمتر از ستون فاصله داشته باشد.

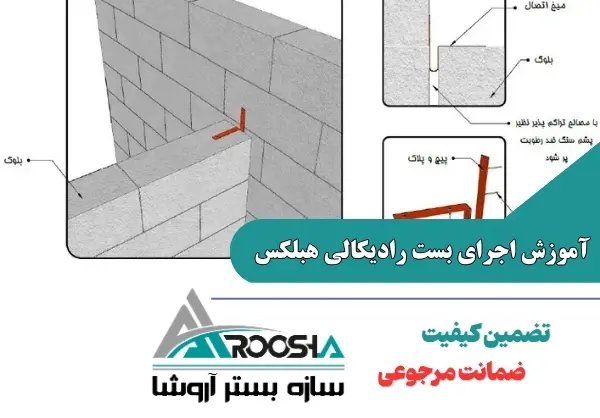

در این مرحله از آموزش اجرای بست رادیکالی، باید بخش خمیده و U شکل بست را به ستون متصل کنید. روش کار بستگی به نوع اسکلت ساختمان دارد:
در سازههای بتنی: محل سوراخهای بست را روی ستون علامت بزنید. با دریل سوراخ را ایجاد کرده و بست را با استفاده از پیچ و رولپلاک به ستون فیکس کنید.
در سازههای فلزی: میتوانید از پیچهای سرمتهدار استفاده کنید و یا با رعایت اصول فنی، بست را به ستون آهنی جوش دهید.
نکته طلایی و هشدار ایمنی: تحت هیچ شرایطی از دستگاههای میخکوب (میخ و چاشنی) برای اتصال بست رادیکالی به ستون بتنی استفاده نکنید. ضربه شدید این دستگاهها باعث ایجاد ترکهای ریز در بتن ستون شده و مقاومت سازه را کاهش میدهد.
کیفیت ورق گالوانیزه و ضخامت استاندارد بست، نقش مستقیمی در عملکرد آن دارد. برای تهیه بستهای رادیکالی هبلکس و انواع اتصالات وال پست که دقیقاً منطبق بر الزامات نظام مهندسی تولید شدهاند، میتوانید به صفحه [خرید بست رادیکالی در سایت آروشا] مراجعه کنید و سفارش خود را با بهترین قیمت کارخانه ثبت نمایید.
خیر. فواصل نصب باید دقیقاً مطابق با نقشههای تایید شده سازه و توصیههای پیوست ۶ آییننامه ۲۸۰۰ باشد. به طور معمول، در هر ۲ الی ۳ رج بلوک هبلکس، یک بست نصب میشود.
ضربه ناشی از تفنگهای میخکوب باعث ایجاد میکروترک (Micro-cracks) در کاور بتن میشود که در درازمدت به آرماتورها آسیب رسانده و در هنگام زلزله باعث جدا شدن ناگهانی اتصال میگردد.
بست رادیکالی بخشی از سیستم نوین وال پست (وال پستهای منقطع) است و برای مهار لبههای دیوار به ستون استفاده میشود. مهار طول و ارتفاع دیوار همچنان نیازمند ناودانیهای منقطع و وادارها است.
بله، بستهای رادیکالی با تغییراتی در نحوه اتصال به بلوک، قابلیت استفاده در دیوارهای سفالی و سیمانی را نیز دارند، اما بیشترین کاربرد و سازگاری آنها با بلوکهای AAC (هبلکس) است.
