اجرای صحیح و اصولی دیوارهای پیرامونی و داخلی، یکی از مهمترین دغدغههای مهندسان ناظر و مجریان ساختمانی است. با الزامی شدن پیوست ۶ آییننامه ۲۸۰۰، استفاده از روشهای سنتی منسوخ شده و والپستهای نوین جایگزین آنها شدهاند. اما روش نصب ناودانی منقطع دقیقاً چگونه است؟
در این مقاله از بخش آموزش سازه بستر آروشا، با تکیه بر تجربیات کارگاهی جناب مهندس طباطبایی، صفر تا صد نحوه اجرای ناودانیهای منقطع عمودی و سقفی را به صورت عملی و گامبهگام بررسی میکنیم.
پیش از شروع کار، باید اتصالات استانداردی که آییننامه تایید کرده است را آماده کنید. بزرگترین اشتباه در این مرحله، استفاده از ابزارهای غیرمجاز است که کل سیستم مهار دیوار را زیر سوال میبرد.
اجرای این مقاطع نیازمند دقت در فاصلهگذاری و رعایت دقیق نقشههای مصوب است. مراحل زیر، روال استاندارد اجرا در پروژههای مورد تایید آروشا میباشد:
ابتدا نقشهبردار باید خطوط دقیق دیوارها را مشخص کند. پس از ریسمانکشی از روی فونداسیون، عملیات کرسیچینی (ایجاد سطح تراز زیر دیوار) انجام میشود تا یک پایه اصولی برای شروع کار داشته باشیم.

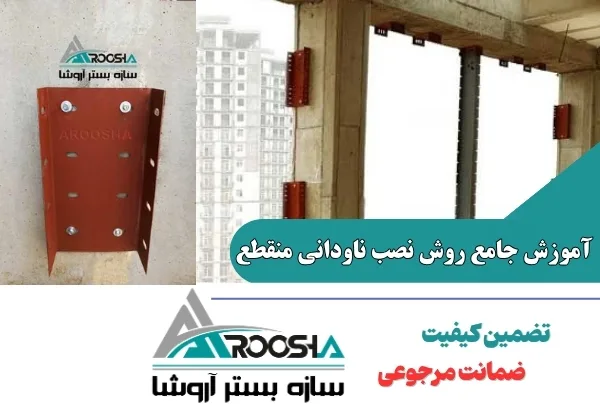

برخلاف روشهای قدیمی که نبشی در تمام ارتفاع ستون کشیده میشد، در روش نوین از قطعات منقطع استفاده میکنیم:
بیشتر بخوانید: آموزش محاسبه میلگرد بستر؛ فرمولهای ۱۴۰۵ و ضوابط ۲۸۰۰
اکنون نوبت به چیدن دیوار میرسد. دیوار از روی کرسیچینی آغاز شده و بالا میآید تا به تراز ناودانیهای منقطع برسد. زمانی که رج بلوکها به داخل ناودانی رسید، باید یک عدد میلگرد بستر به همراه گیره و قلاب درون ناودانی نصب کنید. روی بلوک و اتصالات را با ملات میپوشانید و رجهای بعدی دیوار را به همین شکل ادامه میدهید.
پس از اتمام دیوارهای جانبی، به بالاترین تراز دیوار میرسیم که باید به سقف متصل شود. در اینجا از ناودانیهای سقفی (برای بلوکهای ۱۵ سانتی، معمولاً به ابعاد ۲۰ در ۱۵ سانتیمتر) استفاده میشود.
فواصل نصب: طبق آییننامه، این ناودانیها باید در فواصل هر ۱ متر در زیر سقف نصب شوند.
چرا لبه (بال) ناودانیهای آروشا ۷ سانتیمتر است؟ این یک نکته بسیار مهم مهندسی است. طبق آییننامه، دیوار باید ۵ سانتیمتر در داخل بال ناودانی مهار شود. از طرفی، برای جلوگیری از اندرکنش دیوار و سقف (انتقال بار سقف به دیوار)، باید یک لایه فوم (یونولیت) ۲ سانتیمتری در فضای بالای دیوار قرار گیرد. ترکیب این ۵ سانت مهار + ۲ سانت فوم تراکمپذیر، دقیقاً نیازمند یک بال ۷ سانتیمتری است.
یکی از معضلات بزرگ سازندگان و مجریان، اجرای ناودانی سقفی برای دیوارهای داخلی است. در بسیاری از مواقع، در بالای دیوار داخلی پوتر یا تیری وجود ندارد و سقف از نوع تیرچهبلوک (با یونولیت) است. پیچ کردن ناودانی سقفی به یونولیت سقف یا تیرچه غیرممکن و غیراصولی است! راهکار چیست؟ پاسخ اقتصادی آروشا: شما نیازی به اجرای ناودانی سقفی ۲۰ سانتی در این بخش ندارید. برای حل این مشکل بدون افزایش هزینهها، کافی است در رج ماقبل آخر و رج آخر دیوار، یک لایه شبکه میلگرد بستر به همراه گیره و قلاب اجرا کنید. با این ترفند، هم الزامات آییننامه را رعایت کردهاید و هم درگیر معضلات پیچ کردن ناودانی به فضای توخالی سقف نخواهید شد. این روش هم برای دیوارهای داخلی و هم پیرامونی قابل استفاده است.
| شاخص اجرایی | استاندارد و توصیه کارگاهی |
|---|---|
| فاصله ناودانیهای عمودی از یکدیگر | ۸۰ سانتیمتر (از روی کرسیچینی) |
| فاصله ناودانیهای سقفی از یکدیگر | ۱ متر (زیر سقف/تیر) |
| سایز پیچ و رولپلاک استاندارد | پیچ شیروانی ۵ سانت + رولپلاک ۶ سانت + واشر |
| طول بال استاندارد ناودانی سقفی | ۷ سانتیمتر |
| ضخامت فوم (درز انقطاع) بالای دیوار | ۲ سانتیمتر |
| ابزار اتصال به ستون | دریل، پیچ و رولپلاک / رولبولت |
خیر. اتصال جوشی تنها در اسکلتهای فلزی مجاز است. در اسکلتهای بتنی برای جلوگیری از آسیب به کاور بتن و میلگردها، اتصال باید به صورت مکانیکی (رولبولت یا پیچ و رولپلاک) انجام شود.
دیوارها عناصر غیرسازهای هستند و نباید بار سقف را تحمل کنند. این فوم ۲ سانتیمتری باعث میشود در هنگام خیز برداشتن سقف در طول زمان یا لرزشهای زلزله، فشاری به دیوار وارد نشده و دیوار خرد نشود.
طبق ضوابط جدید، اجرای پیوسته (مانند نبشیکشیهای قدیم) توصیه نمیشود. اجرای منقطع با فواصل ۸۰ سانتی، هم آزادی عمل و انعطافپذیری لازم را به دیوار در زمان زلزله میدهد و هم از نظر اقتصادی بسیار مقرونبهصرفهتر است.
شما میتوانید تمامی مقاطع استاندارد وال پست و ناودانیهای کشویی و منقطع را بدون واسطه و با قیمت درب کارخانه، از بخش فروشگاه شرکت سازه بستر آروشا تهیه فرمایید.
