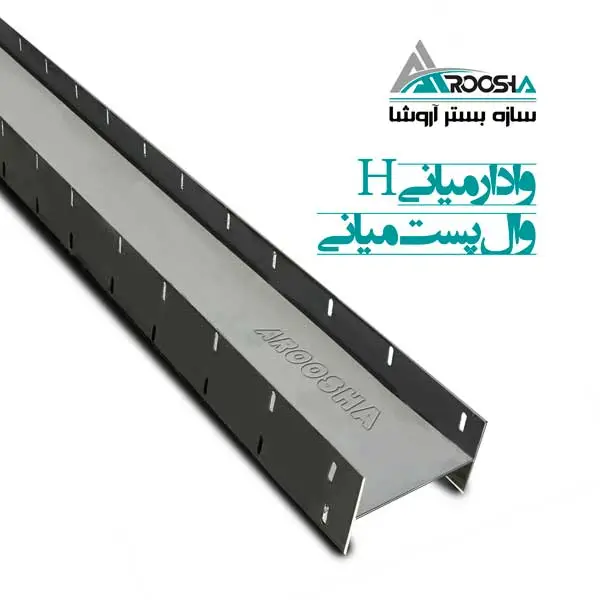

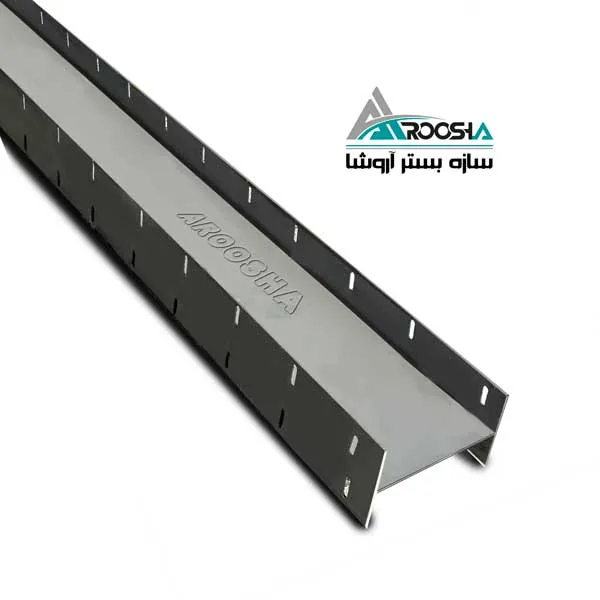

خرید و قیمت وال پست میانی H (وادار میانی )

جنس: ورق سیاه فولاد مبارکه اصفهان ( درجه یک )

ضخامت: 2 میلیمتر

طول : 300 سانتی متر (تا 6 ارتفاع متر قابل تولید می باشد . )

اندازه بال : 5 سانتی متر ( امکان تولید با بال 7 سانت می باشد . )

عرض : 10.5 ، 15.5 , 20.5 سانتی متر ( امکان تولید با ابعاد سفارشی می یاشد . )

ضمانت مرجوعی : دارد

برای خرید و قیمت وال پست میانی H (وادار میانی ) با کارشناسان ما تماس بگیرید .

کاربرد وال پست میانی H (وادار میانی )

در صورتی که طول دیوار از مقادیر مجاز بر اساس طراحی (حداکثر ۴ متر) بیشتر شود، از عضو قائم با مقاطع فولادی (وال پست وادار میانی) به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده می شود.

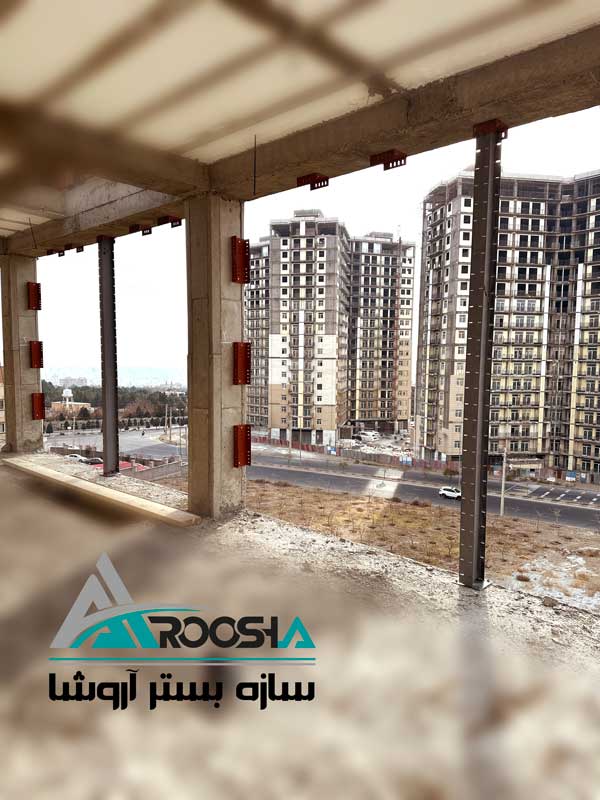

روش نصب وادار میانی h

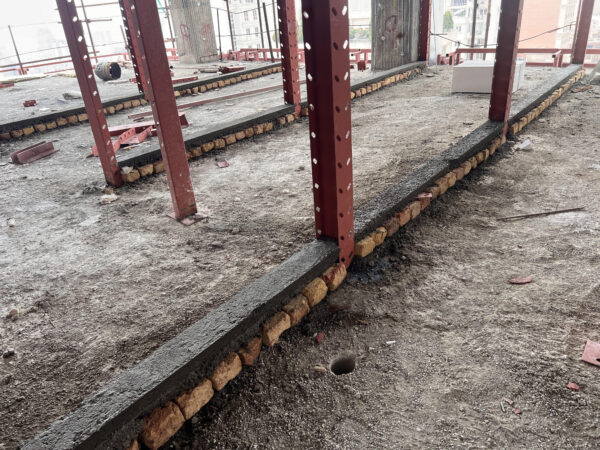

والپست یا وادار میانی باید به نحو مناسب به کف سازه با اتصال به صورت مفصلی متصل شود . اتصال آن زیر تراز سقف باید در راستای داخل صفحه به صورت اتصال کشویی باشد تا امکان جابجایی درون صفحه دیوار فراهم شود.

والپست میانی باید بتواند به اندازه ۰/۰۱ ارتفاع قاب سازه ای در داخل ناودانی کشویی (اتصال غلطکی) از هر طرف نوسان یا حرکت داشته باشد.

میلگردهای بستر نیز باید توسط گیره و قلاب به جان متصل گردند.

ضوابط اجرایی کلاف افقی

مطابق بند پ ۶-۱-۴-۲-۴ در دیوار با ارتفاع بیش از ۳/۵ متر باید با استفاده از عضو افقی با مقطع فولادی یا بتنی (تیرک) و یا وادار افقی ارتفاع آزاد دیوار را کاهش داد. مطابق بند ۸-۳-۵-۱  مبحث هشتم مقررات ملی ساختمان حداکثر ارتفاع مجاز دیوار غیر سازه ای از تراز کف مجاور ۳/۵ متر یا سی برابر عرض دیوار می باشد ، در صورت تجاوز از این حد باید با استفاده از مهارهای افقی مناسب مانند کلاف این الزام محقق شود. ( پیوست ششم استاندارد  ۲۸۰۰ مقدم تر است ) طول آزاد دیوار غیر سازه ای بین دو پشت بند یا کلاف نباید از ۴۰ برابر عرض دیوار و یا ۵ متر بیشتر باشد، در غیر اینصورت لازم است با تعبیه مهار قائم مانند کلاف یا پشت بند در طول دیوار این الزام محقق شود. مهار قائم باید در تمام ارتفاع دیوار به طور پیوسته ادامه یافته و به نزدیک ترین عناصر افقی سازه ای مهار شود.( پیوست ششم استاندارد  ۲۸۰۰ مقدم تر است )

نکات مهم :

نکته ۱ : دیوار در داخل صفحه جابه جا می شود و اجازه حرکت جانبی دارد، پس نیازی به رعایت فاصله بین دیوار و وادار میانی نیست.

آیا برای اجرای وادار میانی به یونولیت نیاز است ؟

(عدم نیاز به ایجاد فاصله با مواد تراکم پذیر )

درواقع وجود یا عدم وجود آن تأثیری در رفتار دیوار و اندرکنش با سازه ندارد. نکته ۲ :در اجرای وادارهای میانی همواره باید فاصله بین وادار و المانهای اصلی سازه رعایت شود. زیرا باید اجازه افزایش طول المانهای والپست به دلیل تغییرات دمای محیط به المانها را داد. در غیر این صورت وادار در دو سمت مقید شده و موجب کمانش وادار و درنتیجه تخریب دیوار میشود.

استفاده از والپست در نزدیک تیر مجاز است ؟

نکته ۳ : اجرای وادار در ناحیه حفاظت شده تیر ( دوبرابر ارتفاع تیر) مجاز نمی باشد.

نکته ۴ : مطابق بند پ ۶-۱-۴-۲-۱ پیوست ششم استاندارد ۲۸۰۰ زلزله  وادار باید به نحو مناسبی به کف سازه با اتصال به صورت مفصلی متصل شود ولی اتصال آن در زیر تراز سقف باید در راستای داخل صفحه به صورت کشویی باشدتا امکان جابجایی درون صفحه دیوار فراهم شود. وال پست های تولیدی در مجموعه آروشا به صورت یک تکه تا طول 6 متر بدون جوش با بالهای سوراخدار می باشند.(سفارشی) همچنین جوشکاری وادارهای میانی این شرکت توسط دستگاه جوش CO2 جهت تولید با کیفیت بالاتر انجام می پذیرند. تنش سطحی در جوشکاری فلزهای مختلف و به خصوص فولاد باعث می شود تا نفوذ کمتری در جوش ایجاد شود.

تحقیقات و تجربه متخصصین نشان داد که استفاده از گاز CO2 این تنش را تا حدود زیادی کم می کند و نفوذ بیشتری را در اتصال ایجاد می کند.

یکی دیگر از نکات مهم در جوشکاری به روش CO2 این است که با متمرکز کردن حرارت قوس، می توان نفوذ بسیار بیشتری را ایجاد کرد. باید به این نکته توجه کنید که نفوذ بیشتر در جوشکاری باعث بهبود کیفیت در جوشکاری شده و استحکام بیشتری را نیز به همراه خواهد داشت. قطعات تولیدی سازه بستر آروشا با بال های سوراخدار ۱۰ سانتیمتری و جان سراسری در ابعاد طولی و ضخامتی متفاوت قابل سفارش می باشند. وادار میانی H شکل با رعایت مفاد آیین نامه در ابعاد متنوع مطابق با سفارش مشتری تولید می شود.
